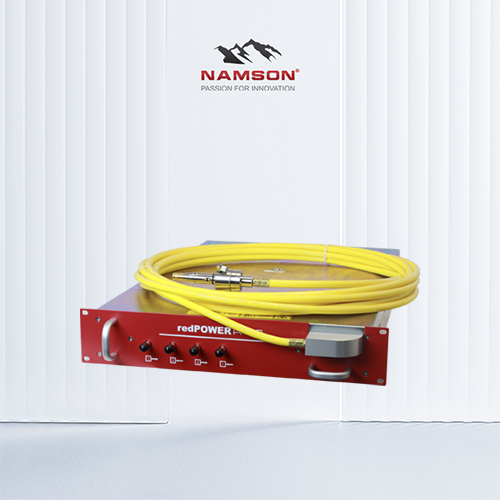

NGUỒN LASER REDPOWER® PRISM MULTI KW OEM

THÔNG TIN CHI TIẾT

Nguồn laser công suất cao redPOWER® PRISM Multi kW OEM được thiết kế dựa trên nền tảng công nghệ laser Fiber mới nhất nhằm tích hợp linh hoạt vào các hệ thống không thể tích hợp chỉ 1 mô đun hoặc nhiều mô đun nguồn cùng lúc cho dây chuyền sản xuất công nghiệp.

Với ưu điểm 40 năm kinh nghiệm về laser, các mô đun laser công suất cao redPOWER® PRISM Multi kW OEM kết hợp nhiều chùm tia đơn chất lượng với hiệu suất xử lý cao, khả năng tùy biến nhanh nhờ đó dễ dàng tích hợp vào các hệ thống xử lý. Sự kết hợp lý tưởng này còn giúp các nhà sản xuất tích hợp hệ thống với công suất cao hơn đáp ứng mọi nhu cầu xử lý.

Đa năng

Bộ nguồn laser công suất cao redPOWER® PRISM Multi kW OEM chính bao gồm 1 nguồn 1kW và 1 bộ nguồn kết hợp công suất cao nhiều cổng kết nối (HPC Unit). Bạn cũng có thể tạo ra một hệ thống laser đa công suất (Multi-kW Lasers) bằng cách kết hợp 1 bộ nguồn 1kW với bộ nguồn kết hợp HPC. Tia laser phát ra từ bộ nguồn HPC cho phép cấp năng lượng cho công cụ xử lý. Tương tự như bộ phận chứa công suất, HPC cũng bao gồm 1 bộ phận điều khiển laser và thẻ mạch giao diện.

Hệ thống tích hợp cuối sẽ tăng cường khả năng xử lý của các bộ phận cấu thành bằng cách cấp nguồn điện DC, tạo thiết kế bao quanh phù hợp, cấp hệ thống làm mát và hệ thống điều khiển an toàn. Dự kiến sẽ có thêm chức năng tùy chọn bộ phát laser liên động (Beam Delivery Interlock Unit) cho hệ thống. (Xem sơ đồ minh họa bên dưới).

Dễ tích hợp

Bộ nguồn laser công suất cao hoàn chỉnh được thiết kế gắn chặt vào khung đở chuẩn kích thước 19” để tạo cấu hình chắc chắn cho hệ thống laser cuối, sau đó dễ dàng chọn các bộ phận lắp đặt bao quanh phù hợp nhất.

Mô đun Laser

Mỗi mô đun nguồn 1kW nằm trong khung đở kích thước 3U với 1 cơ chế phát nguồn laser fiber đơn cho phép kết nối xuyên qua cổng vào bộ kết hợp nguồn công suất cao. Việc kết hợp nhiều mô đun cho phép nhà sản xuất linh động chọn ra nguồn cấp laser đa công suất phù hợp theo từng bước chọn lọc logic.

Thiết bị bảo vệ dạng mạch giúp đảm bảo an toàn cấp thấp và giám sát tổng quan, có khóa tắt theo yêu cầu, và kết nối với bộ điều khiển laser fiber (trong khay chứa HPC).

Bộ kết hợp nguồn laser công suất cao

Bộ nguồn laser công suất cao (HPC) cho phép kết hợp lên đến 6 mô đun nguồn laser fiber (FLM) vào 1 bộ phát tia laser đơn.

Bộ nguồn laser công suất cao HPC được thiết kế sao cho dễ truy cập các điểm ghép nối để gắn kết các sợi tia fiber đơn của mỗi mô-đun Laser vào bộ kết hợp tia fiber đa chiều. Việc kết nối này có thể thực hiện ngay cả khi bộ nguồn công suất cao HPC vẫn gắn chặt vào giá đỡ.

Bộ HPC chứa thẻ điều khiển sợi Laser chuẩn nên thể hiện tất cả ưu điểm sử dụng của giao diện điều khiển đa chiều, máy phát xung tích hợp và phần mềm điều khiển toàn diện – linh hoạt – GUI FiberView Software.

Thiết bị tùy chọn – đi-ốt định vị tia laser – phát ra tia sáng đỏ từ bộ phát laser Fiber để chỉ định vùng làm việc của tia laser.

Nguồn laser công suất cao redPOWER® PRISM Multi kW OEM sử dụng thiết bị canh chỉnh tự động cắm vào (Plug In Pre- Aligned (PIPA)) (có bằng sáng chế) để hạn chế tối đa tình trạng phản xạ ngược laser khi xử lý trực tiếp lên thiết bị kim loại. Nguồn laser công suất cao này có đặc điểm chống phản xạ ánh sáng do bề mặt đầu ra được áo 1 lớp phủ có tác dụng hạn chế tối đa khả năng truyền nhiệt từ laser xuống vùng làm việc. Đường kính lõi nguồn có 2 tùy chọn 50 μm và 100μm và được trang bị nhiều loại sợi fiber chiều dài khác nhau.

ỨNG DỤNG MẪU

Cắt các vật liệu bằng cách sử dụng nguồn laser công suất cao như:

Mẫu ứng dụng hình Rồng do SPI thực hiện trên nhiều chất liệu kim loại sáng như nhôm, đồng thau, đồng đỏ, thép non, thép không gỉ, sử dụng nguồn laser redPOWER® PRISM OEM 1kW. (Xem Video bên dưới).

THÔNG SỐ KỸ THUẬT

LỢI ÍCH SỬ DỤNG NGUỒN LASER CÔNG SUẤT CAO

• Thiết kế nhỏ gọn, chắc chắn, dễ tích hợp
• Công nghệ ‘Fit & Forget’
• Chống phản xạ ngược laser
• Tia laser chất lượng cao
• Tích hợp ống bơm laser đi-ốt và điều khiển điện tử
• 2 tùy chọn cơ chế phát tia laser: Đơn & Kép
• Hỗ trợ nhiều chức năng điều khiển
