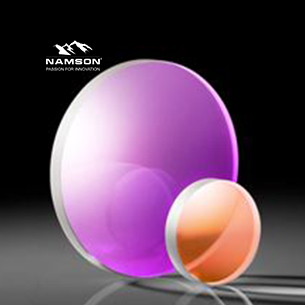

THẤU KÍNH LASER PLANO-CONVEX (PCX)

Thấu kính Laser được sử dụng để tập trung ánh sáng chuẩn trực từ chùm tia laser trong nhiều ứng dụng laser khác nhau.

Thông tin chi tiết

Thấu kính Laser được sử dụng để tập trung ánh sáng chuẩn trực từ chùm tia laser trong nhiều ứng dụng laser khác nhau.

NHẬN BÁO GIÁ

ỨNG DỤNG

NGÀNH NGHỀ
Quang học
CHỨC NĂNG
Phụ kiện
VẬT LIỆU
Kính

MÔ TẢ SẢN PHẨM

GIỚI THIỆU CÁC DÒNG THẤU KÍNH PLANO-COVEX (PCX)

Thấu kính Plano-Convex (PCX) siêu mõng

Chi tiết
Đặc điểm
  • Độ dày trung tâm của thấu kính siêu mỏng để giới hạn GDD
  • Lớp phủ chống phản xạ IBS băng thông rộng và thấp
  • Phù hợp cho các ứng dụng Quang học Laser
  • Tích hợp lớp nền silica cho tia UV hoặc IR
Thông số kỹ thuật
  • Dung sai độ dài tiêu cự (%): ±1
  • Chất lượng bề mặt: 20-10
  • Công suất (P-V) @ 632.8nm: 1.5λ
  • Bất thường (P-V) @ 632.8nm: λ/8

Ống kính đo tiêu cự laser singlet

Chi tiết
Đặc điểm
  • Thấu kính N-BK7 được thiết kế để dễ dàng tích hợp vào hệ thống laser
  • Độ dài tiêu cự từ 60mm đến 120mm
  • AR được tráng để phản xạ tối thiểu ở mức 532 và 1064nm
Thông số kỹ thuật
  • Đường kính ống kính: 41.00mm  |  Đường kính thấu kính: 30.00 +0.0/-0.025mm
  • Lớp phủ: YAG-BBAR (500-1100nm)
  • Thông số lớp phũ: Rabs <0.25% @ 532nm  – Rabs <0.25% @ 1064nm – Ravg <1.0% @ 500 – 1100nm
  • Cơ chất: N-BK7  |  Chất lượng bề mặt: 40-20
  • Công suất (P-V) @ 632.8nm: 1.5λ  | Bất thường (P-V) @ 632.8nm: λ/4
  • Dung sai độ dài tiêu cự (%): ±1  |  Dung sai độ dày trung tâm (mm): ±0.1
  • Khẩu độ CA (mm): 28  |  Đặc điểm kỹ thuật độ dài tiêu cự
  • Bước sóng (nm): 587.6  |  Góc xiên: Bảo vệ góc xiên khi cần thiếtGiới hạn mật độ năng lượng điển hình: 5 J / cm2 @ 532nm, 10ns
  • Dải bước sóng (nm): 500 – 1100



Thấu kính laser mỏng Plano-Convex (PCX) được tích hợp lớp Silica


Chi tiết
Đặc điểm
  • Độ dày trung tâm của thấu kính siêu mỏng để giới hạn GDD
  • Lớp phủ chống phản xạ IBS băng thông rộng và thấp
  • Phù hợp cho các ứng dụng Quang học Laser
  • Tích hợp lớp nền silica cho tia UV hoặc IR
Thông số kỹ thuật
  • Chất lượng bề mặt: 20-10
  • Công suất (P-V) @ 632.8nm: 1.5λ
  • Bất thường (P-V) @ 632.8nm: λ/8
  • Dung sai độ dài tiêu cự (%): ±1
  • Căn giữa (arcmin): <3
  • Dải bước sóng (nm): 500 – 1100



Thấu kính laser Plano-Convex (PCX)


Chi tiết
Đặc điểm
  • Ngưỡng thiệt hại do tia laser đảm bảo
  • Chất lượng bề mặt 10-5
  • Độ chính xác bề mặt λ / 10
Thông số kỹ thuật
  • Cơ chất: Silica nung chảy (Corning 7980)
  • Công suất (P-V) @ 632.8nm: λ
  • Bất thường (P-V) @ 632.8nm: λ/10
  • Dung sai độ dài tiêu cự (%): ±1
  • Góc xiên: Bảo vệ góc xiên khi cần thiết



Ống kính Silica PCX được tráng phủ trên đường nét laser 532nm


Chi tiết
Đặc điểm
  • Độ phản xạ <0,25% ở bước sóng 532nm cho các ứng dụng Nd: YAG sóng hài thứ 2
  • Có sẵn đường kính 5-50mm
  • Có sẵn thiết kế EFL 10 – 250mm
  • Các sẵm các tùy chọn lớp phủ V 405nm, 633nm, 1064nm và 1550nm
Thông số kỹ thuật
  • Lớp áo: Laser V-Coat (532nm)
  • Đặc điểm kỹ thuật sơn: Rabs <0,25% @ 532nm
  • Cơ chất: Silica nung chảy (Corning 7980)
  • Chất lượng bề mặt: 40-20 Công suất (P-V) @ 632,8nm: 1,5λ
  • Bất thường (P-V) @ 632,8nm: λ / 4
  • Dung sai độ dài tiêu cự (%): ± 1 Căn giữa (arcmin): ≤1
  • Bước sóng thiết kế DWL (nm): 532
  • Góc xiên: Bảo vệ góc xiên khi cần thiết
  • Giới hạn mật độ năng lượng điển hình: 5 J / cm2 @ 532nm, 10ns
  • Các cạnh: Mặt đất mịn, góc xiên bảo vệ khi cần thiết
