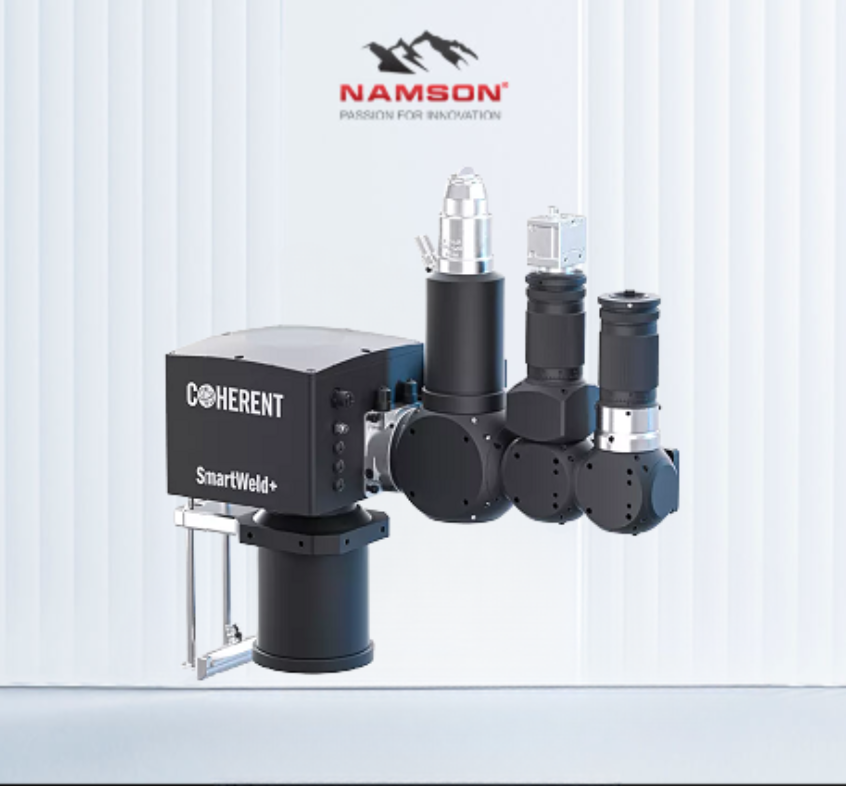

PH20 SmartWeld+ Đầu hàn laser công suất cao – Coherent

PH20 SmartWeld+ là đầu hàn laser cao cấp được thiết kế cho những quy trình hàn khắt khe nhất trên cả vật liệu mỏng và dày – bao gồm đồng, nhôm và cả vật liệu khác nhau (dissimilar materials). Hệ thống mang lại độ chính xác vượt trội ở tốc độ cao, đồng thời kiểm soát chặt chẽ tiết diện và chất lượng đường hàn với lượng nhiệt đầu vào tối thiểu

Thông tin chi tiết

Thương hiệu: Coherent (USA)

Liên hệ tư vấn

ỨNG DỤNG

NGÀNH NGHỀ

Điện tử - Bán dẫn

Đồng hồ - Quà tặng

Ô tô, xe máy & phụ trợ

CHỨC NĂNG

Hàn đắp phủ kim loại

Hàn laser đắp phủ

Hàn laser đường / hàn laser điểm

VẬT LIỆU

Đồng - Thau

Inox

Kim loại

Nhôm

Phi kim loại

Thép

Thép không gỉ

Thép nhẹ

Titan

MÔ TẢ SẢN PHẨM

PH20 SmartWeld+ là đầu hàn laser cao cấp được thiết kế cho những quy trình hàn khắt khe nhất trên cả vật liệu mỏng và dày – bao gồm đồng, nhôm và cả vật liệu khác nhau (dissimilar materials). Hệ thống mang lại độ chính xác vượt trội ở tốc độ cao, đồng thời kiểm soát chặt chẽ tiết diện và chất lượng đường hàn với lượng nhiệt đầu vào tối thiểu

Công nghệ nổi bật

Kiểm soát chính xác mối hàn ở công suất lên đến 5 kW

PH20 SmartWeld+ tương thích với nguồn laser sợi quang Coherent công suất trung bình đến cao (tối đa 5 kW). Điều này cho phép hệ thống xử lý linh hoạt từ hàn vật liệu mỏng tinh vi đến hàn cấu trúc dày công nghiệp.

Module quét Galvo tốc độ cao (lên đến 2 kHz)

Hệ thống kết hợp:

Quang học truyền tia cố định
Module quét galvanometer động học cao

Tốc độ quét lên đến 2 kHz giúp tối ưu hóa hình dạng và chiều sâu mối hàn với nhiều mẫu dao động (oscillation patterns) được lập trình sẵn.

Điều khiển độc lập đường hàn và mẫu quét

Việc tách biệt điều khiển đường hàn và mẫu quét giúp:

Lập trình đơn giản, trực quan
Tối ưu hóa quy trình linh hoạt
Giảm thời gian setup

Liên hệ Nam Sơn nhận báo giá chi tiết và tư vấn giải pháp laser phù hợp cho doanh nghiệp qua hotline

Hotline: 0909961715

Ưu điểm vượt trội

Kiểm soát đồng đều độ sâu và biên dạng mối hàn
Tối ưu hóa quy trình cho cả vật liệu mỏng và dày
Giảm lượng nhiệt đầu vào → hạn chế biến dạng
Tự động bù sai lệch chi tiết nhờ hệ thống vision
Lập trình đơn giản, thân thiện

Ứng dụng công nghiệp

PH20 SmartWeld+ được thiết kế cho các ngành yêu cầu độ chính xác và độ tin cậy cao:

Ô tô & E-Mobility
Pin năng lượng (Battery welding)
Điện tử
Thiết bị y tế
Hàng không vũ trụ

PH20 SmartWeld+ – Bảng thông số kỹ thuật

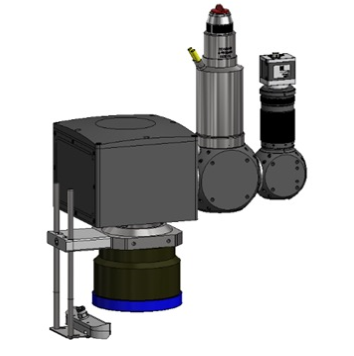

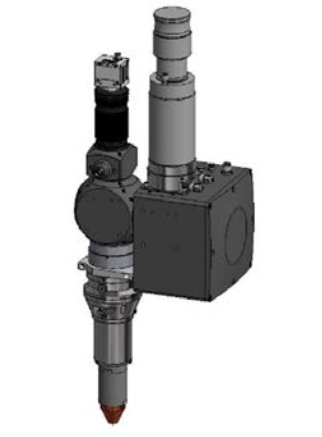

	Dynamic	Static
Model	Camera và hệ thống giám sát quá trình di chuyển theo điểm laser dọc theo đường hàn	Camera và hệ thống giám sát quá trình tập trung tại vị trí cố định, phù hợp quan sát vùng nhỏ như hàn điểm hoặc hàn đường dài
Công suất laser trung bình tối đa (kW)	5
Vùng làm việc	< 30 × 30 mm (D50 optics) < 50 × 50 mm (F255 F-theta) < 82 × 82 mm (F432 T-theta)	< 30 × 30 mm (D50 optics – vượt khung hình camera) < Ø10 mm với vòi hàn
Collimator / Nguồn laser tương thích	F100: cho HighLight FL ARM/CSM & ARM 100/290 HighBrightness F120: cho PowerLine FL 1000/1500 SM F160: cho HighLight FL SM
Thấu kính hội tụ	D50: F150, 200, 250, 300 mm F-theta: F160, 255, 432 mm	D50: F150, 200, 250, 300 mm
Độ trôi sau 8 giờ (µrad)	< 6
Độ lặp lại (µrad)	< 3
Trọng lượng (kg)	7 – 10

Tùy chọn mở rộng (Options)

Hạng mục	Thông tin
Camera	Camera 2 MP hoặc 5 MP
Chiếu sáng	Chiếu sáng hồng ngoại (IR) ngoài trục Chiếu sáng IR đồng trục
Giám sát quá trình	Giao diện cảm biến quang học OSI (đầu nối SMA)
Vòi phun bảo vệ	Cross jet ngoài trục, điều chỉnh độ cao Cross jet đồng trục kèm tấm chắn nhiệt Vòi hàn đồng trục
Giám sát nhiệt độ	Theo dõi nhiệt độ kính bảo vệ

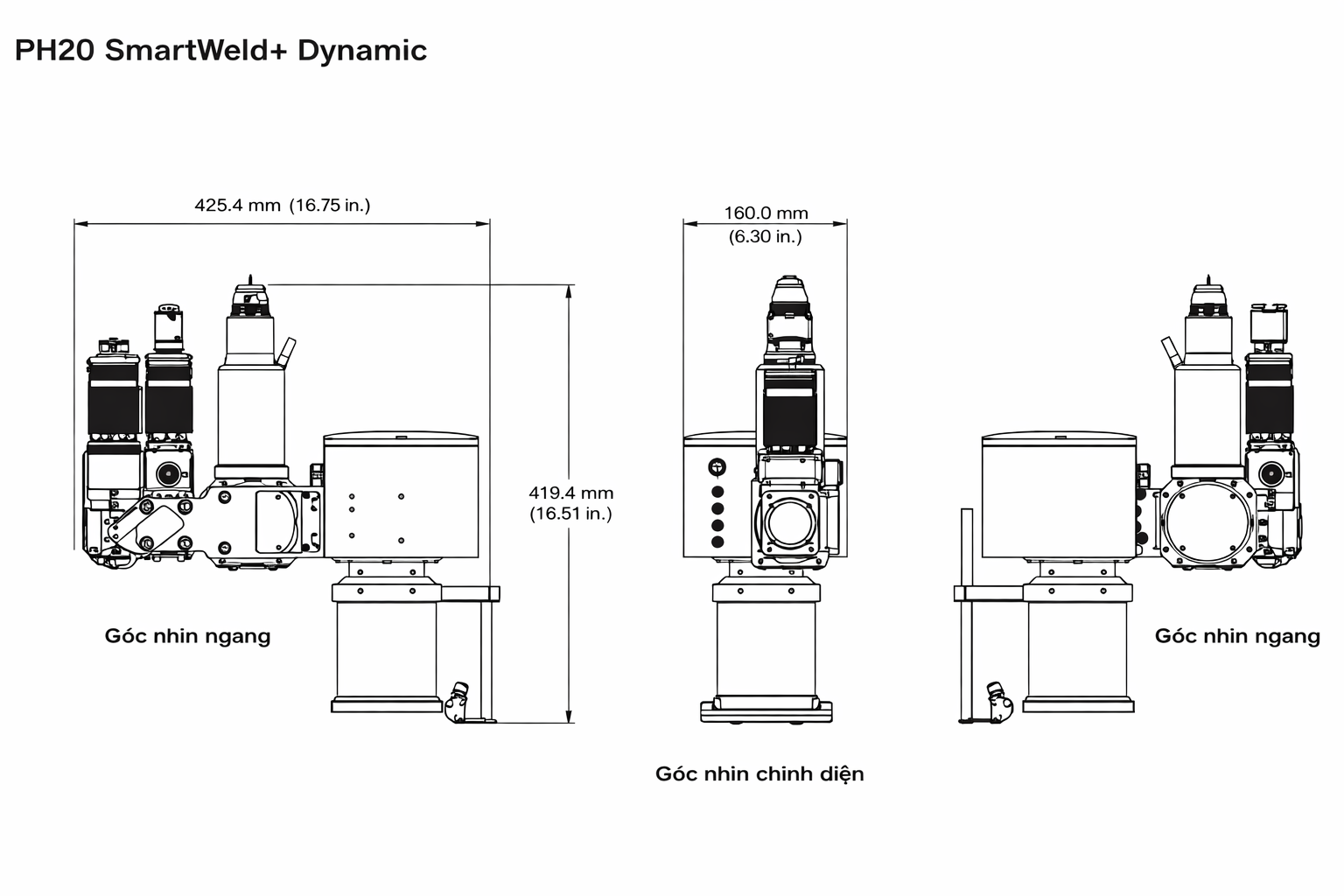

Hình ảnh kích thước chi tiết sản phẩm PH20 SmartWeld+ Dynamic

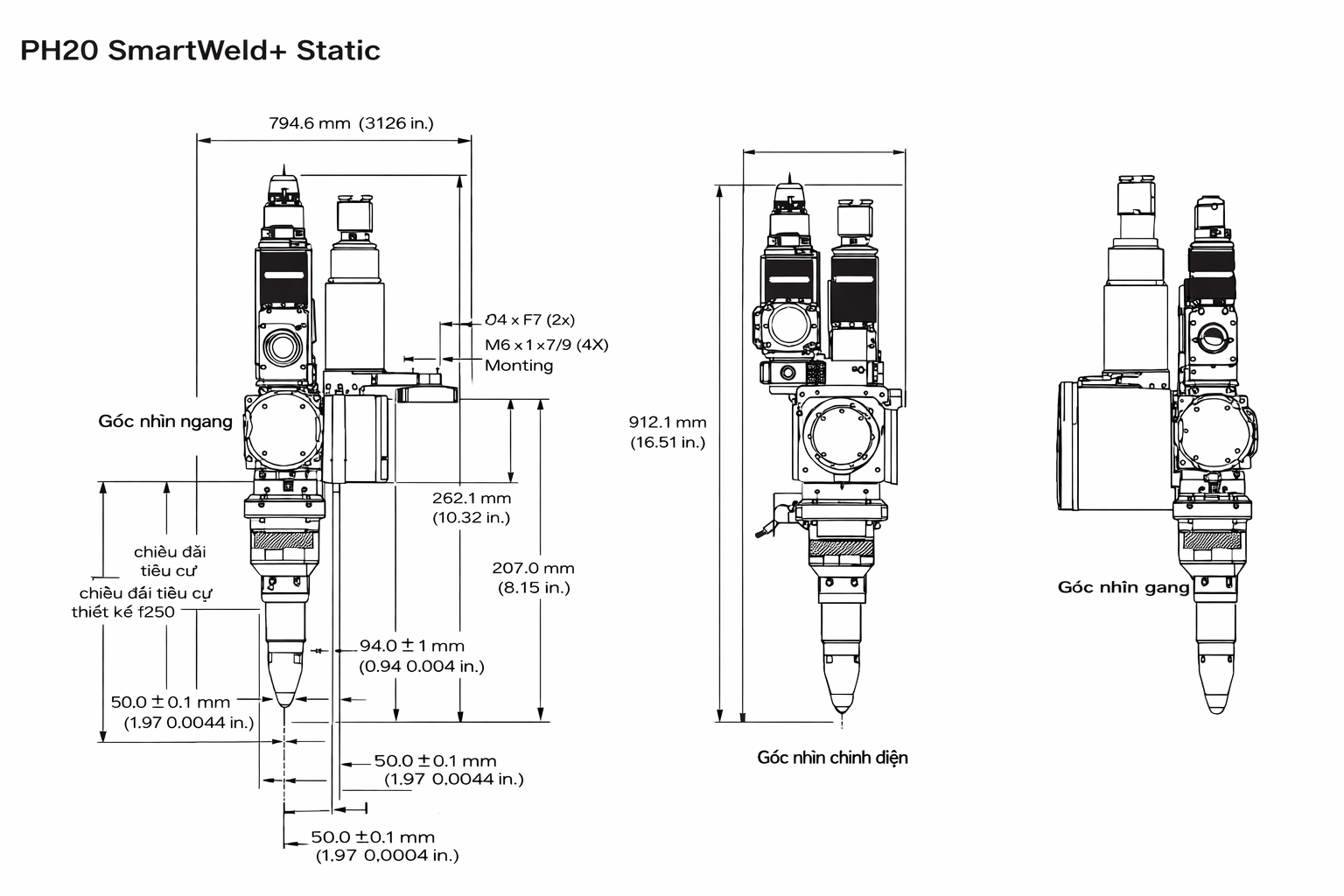

Hình ảnh kích thước chi tiết sản phẩm PH20 SmartWeld+ Static
