Máy hàn laser khuôn mẫu Namson LiteWELD-XYZ – QCW 150 W / 300 W

Một vết mẻ 0,3 mm trên mặt phân khuôn đủ làm cả lô sản phẩm ép nhựa bị bavia. Máy hàn laser khuôn mẫu Namson LiteWELD-XYZ hàn đắp đúng vị trí đó bằng xung laser QCW 150 W hoặc 300 W. Dây hàn dùng từ 0,2 mm, điểm hàn nhỏ tới 0,1 mm. Cần treo tích hợp, đầu hàn chạy điện 3 trục và bàn XYZ tải 100 kg cho phép sửa khuôn ngay tại xưởng.

Máy hàn laser khuôn mẫu LiteWELD-XYZ sửa được lỗi gì

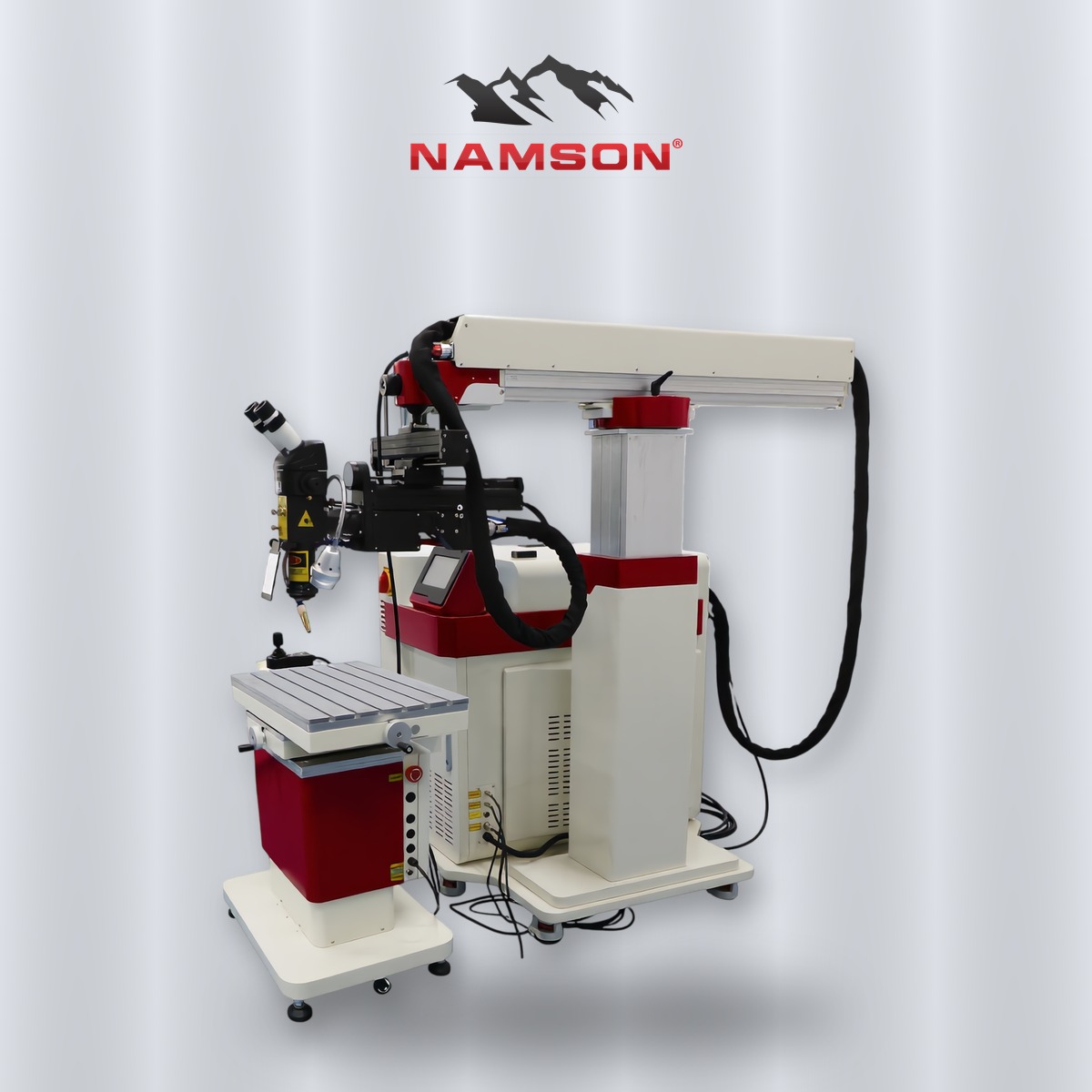

Namson LiteWELD-XYZ là máy hàn laser khuôn mẫu dùng nguồn sợi quang QCW, cấu hình cần treo tích hợp và bàn làm việc 3 trục. Máy dành cho xưởng khuôn và xưởng cơ khí chính xác, nơi khuôn phải quay lại máy ép trong ngày. Các lỗi khuôn xử lý được bằng hàn đắp laser:

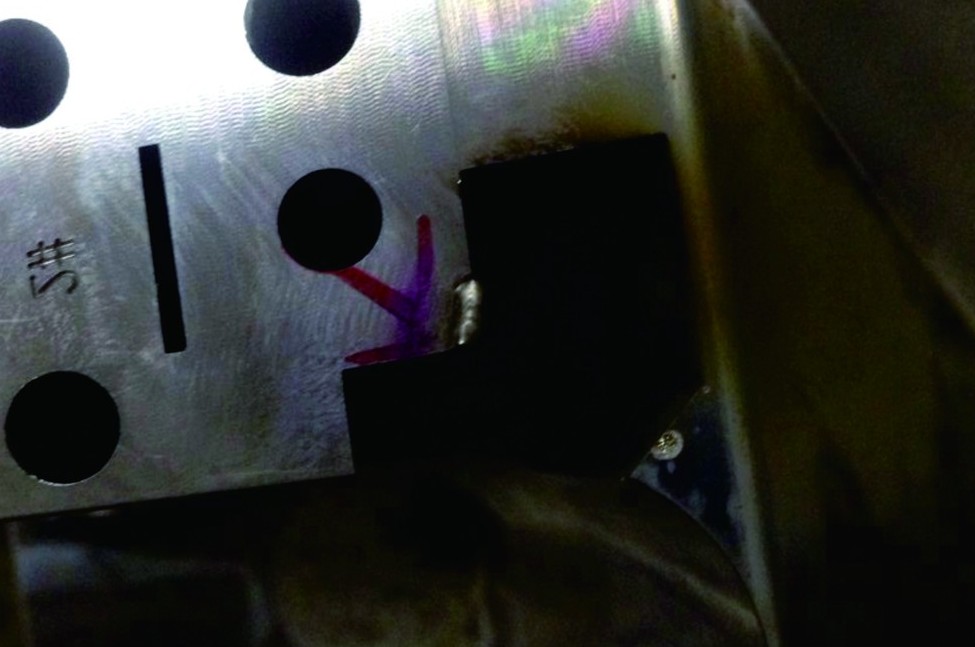

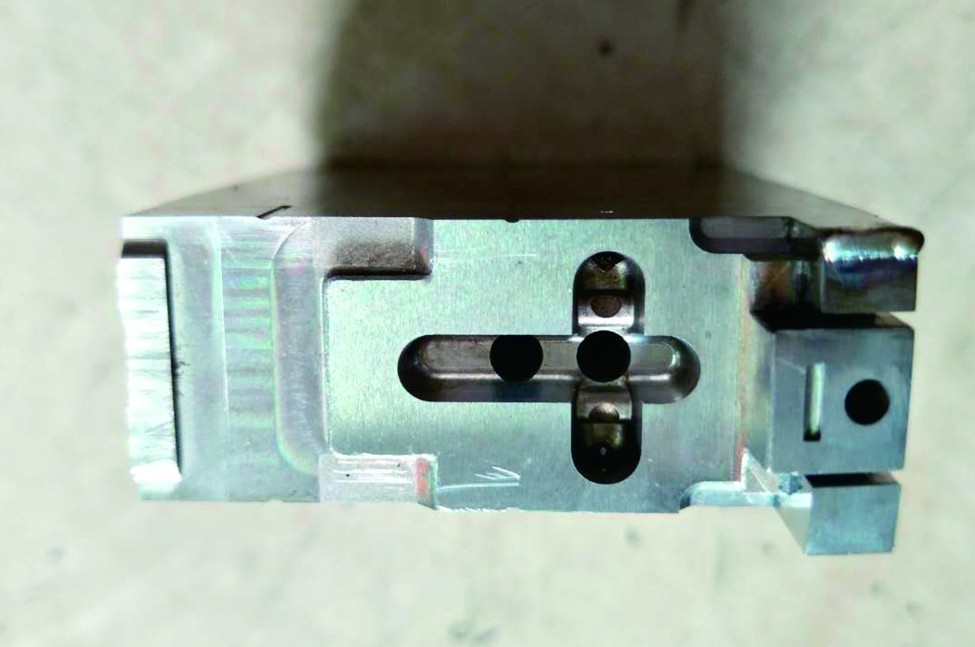

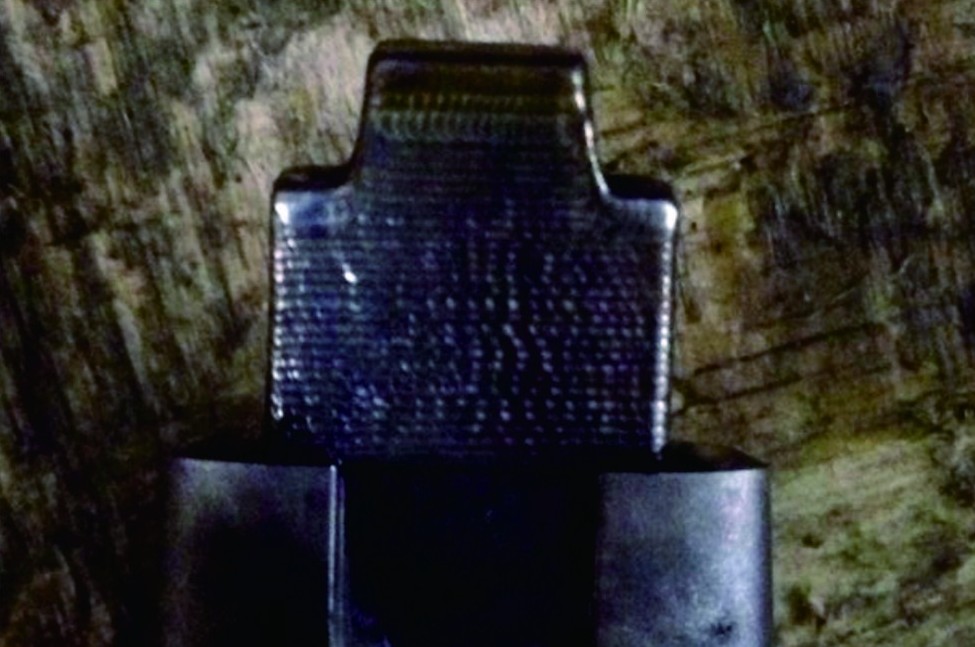

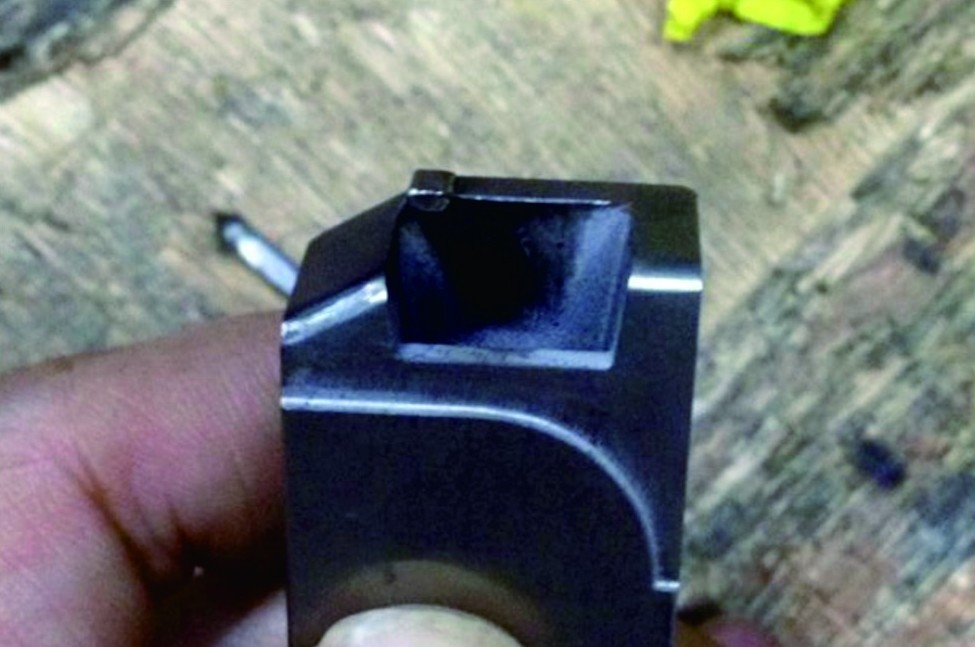

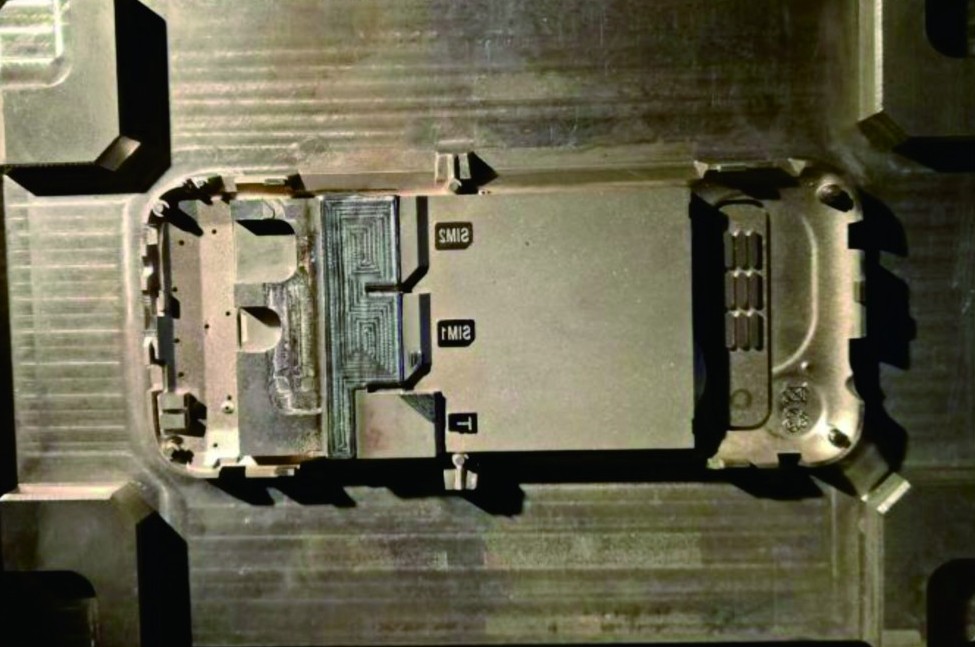

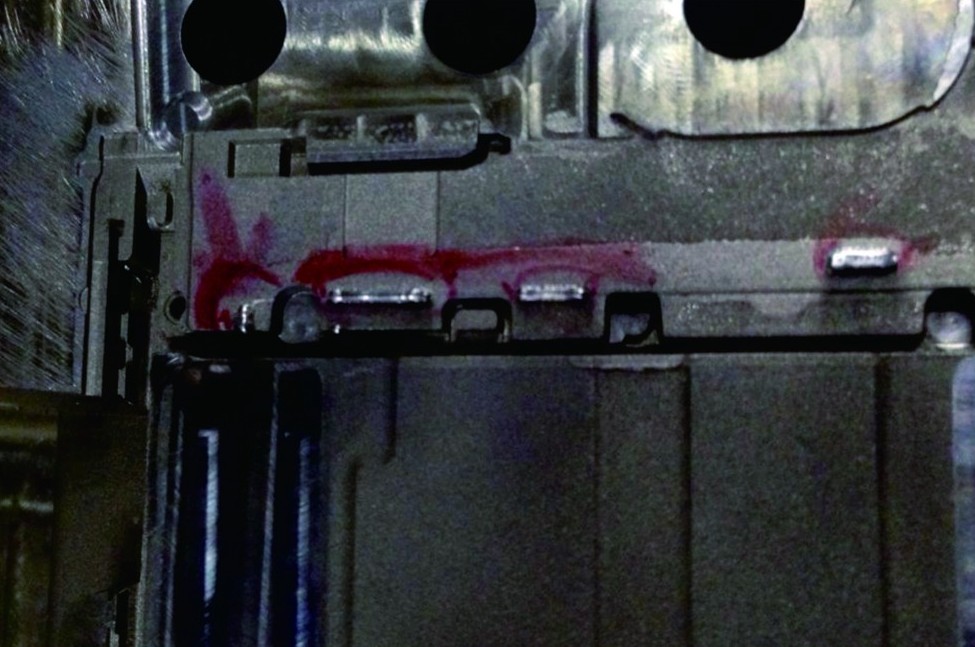

• Hàn đắp bù mòn, mẻ cạnh khuôn và mặt phân khuôn
• Hàn sửa vết nứt, khuyết tật nhỏ trên lòng khuôn
• Hàn sửa chi tiết nhỏ, góc hẹp mà hàn TIG không với tới

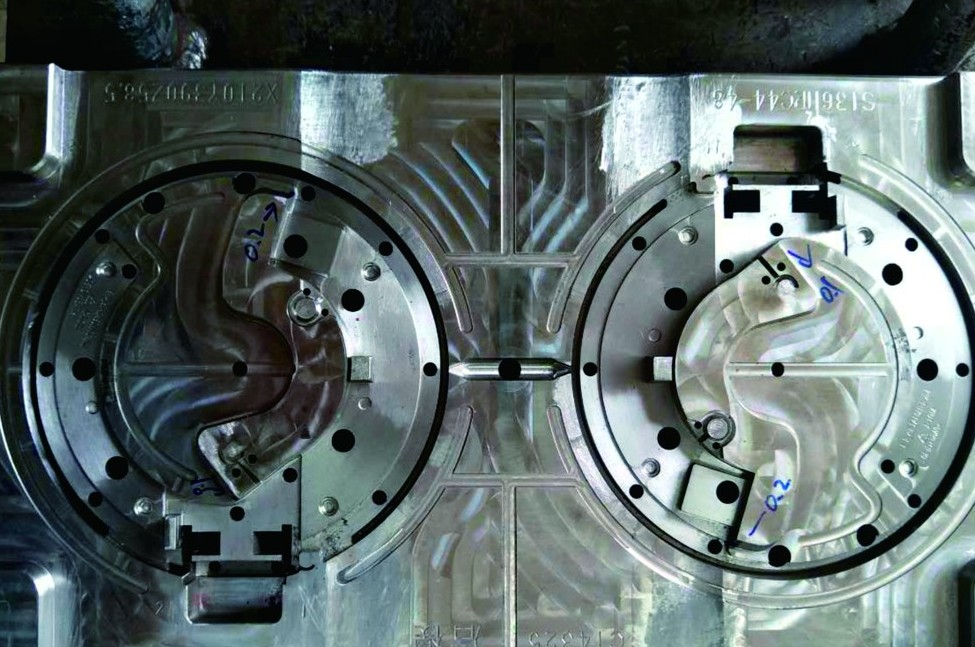

• Hàn phục hồi bề mặt khuôn ép nhựa, khuôn đúc, khuôn dập
• Hàn sửa chi tiết nhiều mặt cong, hình dạng phức tạp

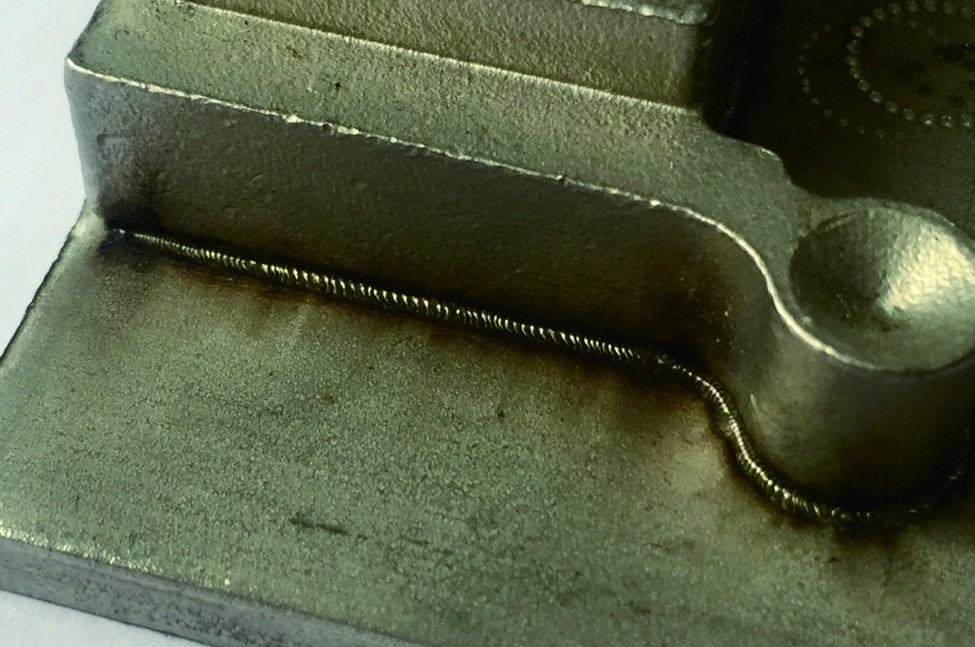

• Mối hàn không rỗ khí, ít phải mài nguội sau hàn

Ngoài khuôn mẫu, máy hàn được linh kiện điện thoại, trang sức, linh kiện điện tử, đồng hồ, cảm biến và phụ tùng ô tô. Vật liệu gồm thép khuôn, thép không gỉ, nhôm và hợp kim đồng.

Nguồn QCW giảm chi phí vận hành so với máy hàn YAG

Nguồn laser sợi quang QCW bước sóng 1080 nm không dùng đèn flash. Xưởng không còn chi phí thay đèn định kỳ như máy hàn laser YAG. Công suất định mức 2,5 kW (bản 150 W) và 3 kW (bản 300 W), thấp hơn máy YAG cùng công suất hàn. Độ rộng xung 1–20 ms và tần số 1–30 Hz chỉnh theo từng đường kính dây hàn. Nhiệt tập trung trong điểm hàn, nên khuôn giữ độ cứng và hạn chế biến dạng nhiệt.

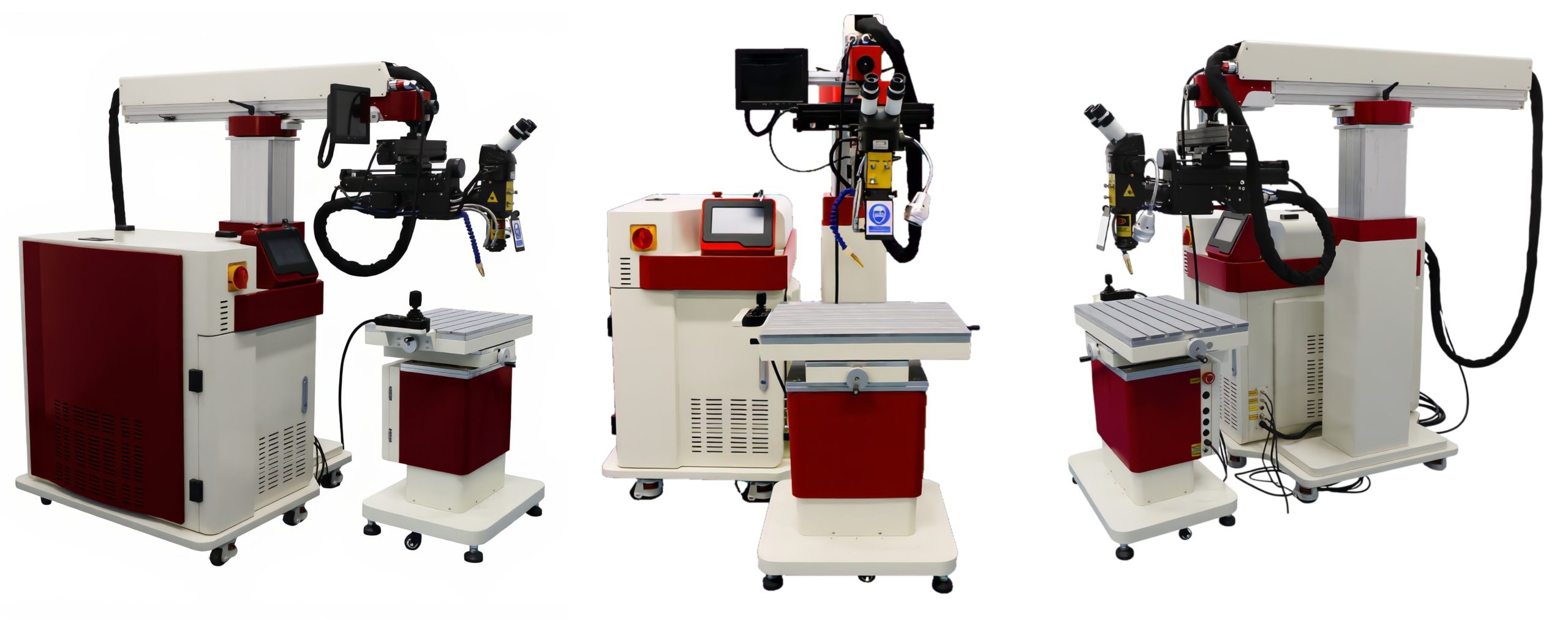

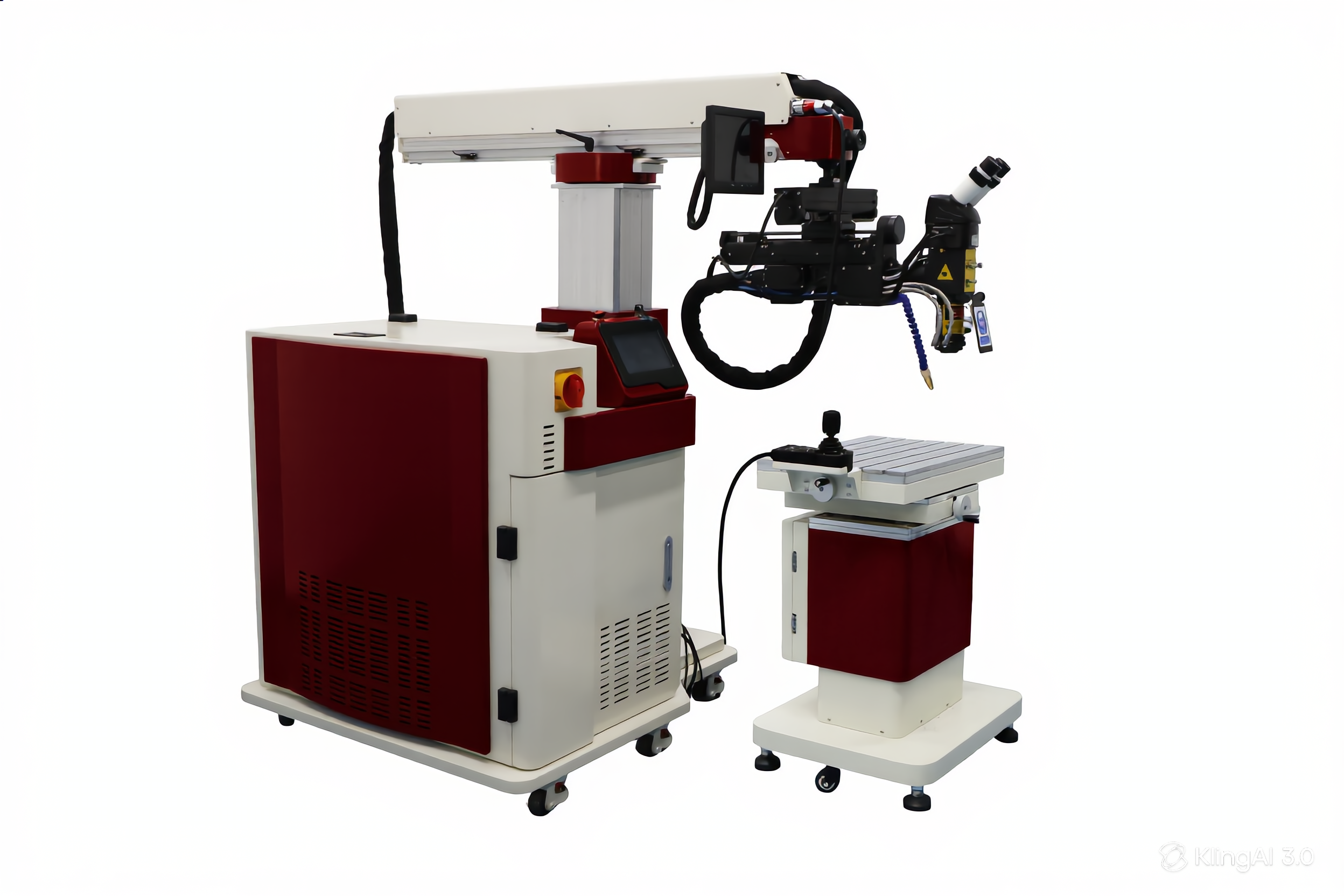

Cấu hình cần treo tích hợp và bàn XYZ tải 100 kg

• Cần treo tích hợp: đầu hàn tiến/lùi điện 500 mm, nâng/hạ điện 600 mm, trục XY điện 160 × 160 mm. Trục vạn năng gập đầu hàn 90° và xoay 360°.
• Bàn làm việc 3 trục: mặt bàn 500 × 350 mm, hành trình XY 220 × 120 mm, đế nâng điện 200 mm, tải trọng 100 kg. Tùy chọn điều khiển XY bằng động cơ điện.

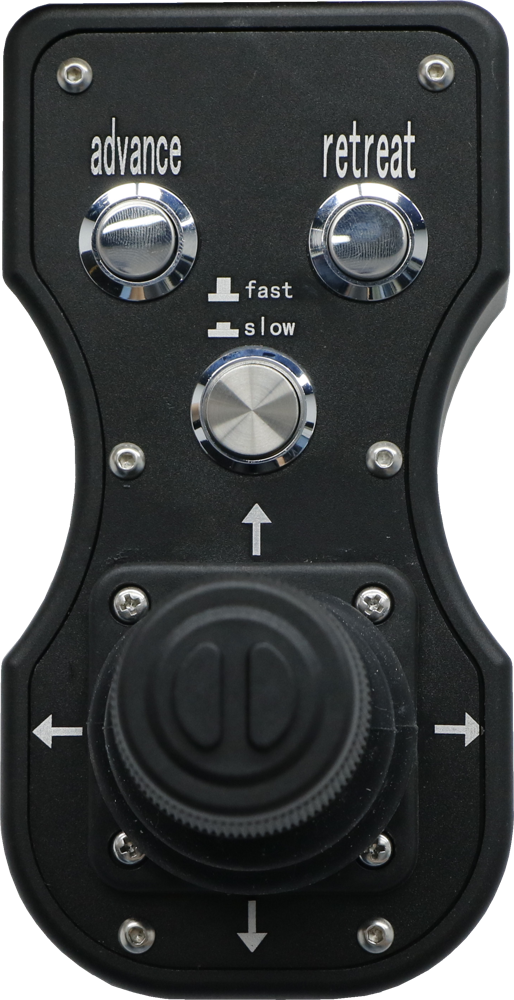

• Hộp tay điều khiển 3 trục: điều khiển chuyển động đầu hàn và phát laser (xung đơn hoặc liên tục) ngay tại vị trí hàn.

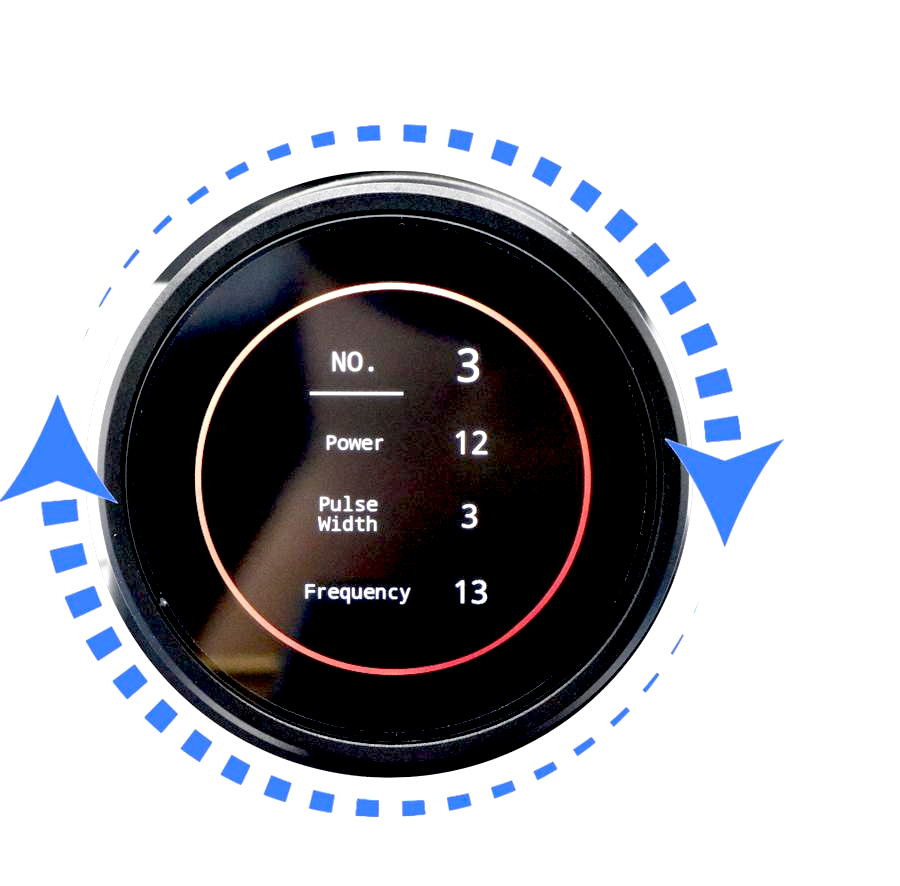

• Màn hình tham số nhanh: núm xoay gọi bộ tham số đã lưu (công suất, độ rộng xung, tần số) mà không cần về màn hình chính.
• Định vị bằng kính hiển vi: quan sát trực tiếp điểm hàn; tùy chọn camera CCD hiển thị lên màn hình.
• Làm mát: chiller 0,6 HP tích hợp trong tủ máy, có giám sát lưu lượng và nhiệt độ nước.
• Khí bảo vệ Argon: cấp liên tục tại điểm hàn, mối hàn giữ màu kim loại và không bị oxy hóa.

Thông số kỹ thuật máy hàn laser khuôn mẫu LiteWELD-XYZ

Tham số hàn đắp tham khảo theo đường kính dây

Bản 150 W hàn dây inox 0,2–1,0 mm ở công suất 15–100 %, độ rộng xung 7–18 ms, tần số 8–15 Hz. Dây nhôm 0,6–1,0 mm dùng 55–100 % công suất, kèm wobble tròn 0,6–0,8 mm ở 50–80 Hz. Bản 300 W hàn cùng dải dây inox ở 14–88 % công suất, còn dư công suất cho dây 1,0 mm và vật liệu dày. Bảng đầy đủ theo từng đường kính dây in ở trang 2 brochure.

Chọn LiteWELD-XYZ hay PowerWELD-ARM-XYZ-300

Hai máy cùng hàn laser khuôn mẫu nhưng khác bài toán. LiteWELD-XYZ có bàn XYZ tải 100 kg và cần treo tích hợp, hợp với khuôn nhỏ và vừa đặt lên bàn, chi tiết chính xác dưới 1 mm. PowerWELD-ARM-XYZ-300 là máy di động, hành trình trục tới 800 mm, dùng cho khuôn và chi tiết lớn không tháo khỏi vị trí sản xuất. Xưởng khuôn ép nhựa, khuôn đúc cỡ phổ thông nên bắt đầu từ LiteWELD-XYZ.

Lắp đặt, đào tạo và hàn thử mẫu tại Nam Sơn

Nam Sơn lắp đặt, cài tham số theo loại khuôn của khách và đào tạo vận hành tại xưởng. Kỹ thuật viên tại TP.HCM và Hà Nội hỗ trợ trực tiếp. Khách hàng gửi mẫu khuôn để hàn thử tại lab ứng dụng Nam Sơn trước khi chọn bản 150 W hay 300 W.

Câu hỏi thường gặp về máy hàn laser khuôn mẫu LiteWELD-XYZ

Máy hàn laser khuôn mẫu LiteWELD-XYZ hàn được vật liệu nào?

Thép khuôn (P20, SKD11, NAK80…), thép không gỉ, nhôm và hợp kim đồng. Dây hàn inox 0,2–1,0 mm và dây nhôm 0,6–1,0 mm có sẵn tham số tham khảo.

Nên chọn bản 150 W hay 300 W?

Bản 150 W đủ cho sửa khuôn nhựa, khuôn đúc nhỏ và chi tiết tinh với dây dưới 0,6 mm. Bản 300 W dùng khi hàn dây 0,8–1,0 mm thường xuyên, khuôn dập hoặc cần điểm hàn tới 5 mm với wobble.

Khuôn có bị biến dạng nhiệt khi hàn laser không?

Xung laser 1–20 ms tập trung nhiệt trong vùng điểm hàn 0,1–1 mm, nên khuôn không bị ủ mềm hay cong vênh như hàn TIG. Vùng ảnh hưởng nhiệt nhỏ hơn 1 mm quanh mối hàn.

Máy có cần thay đèn hay vật tư tiêu hao không?

Không. Nguồn QCW sợi quang không dùng đèn flash. Vật tư chỉ gồm dây hàn, khí Argon và kính bảo vệ đầu hàn.

Máy nặng và cần nguồn điện gì?

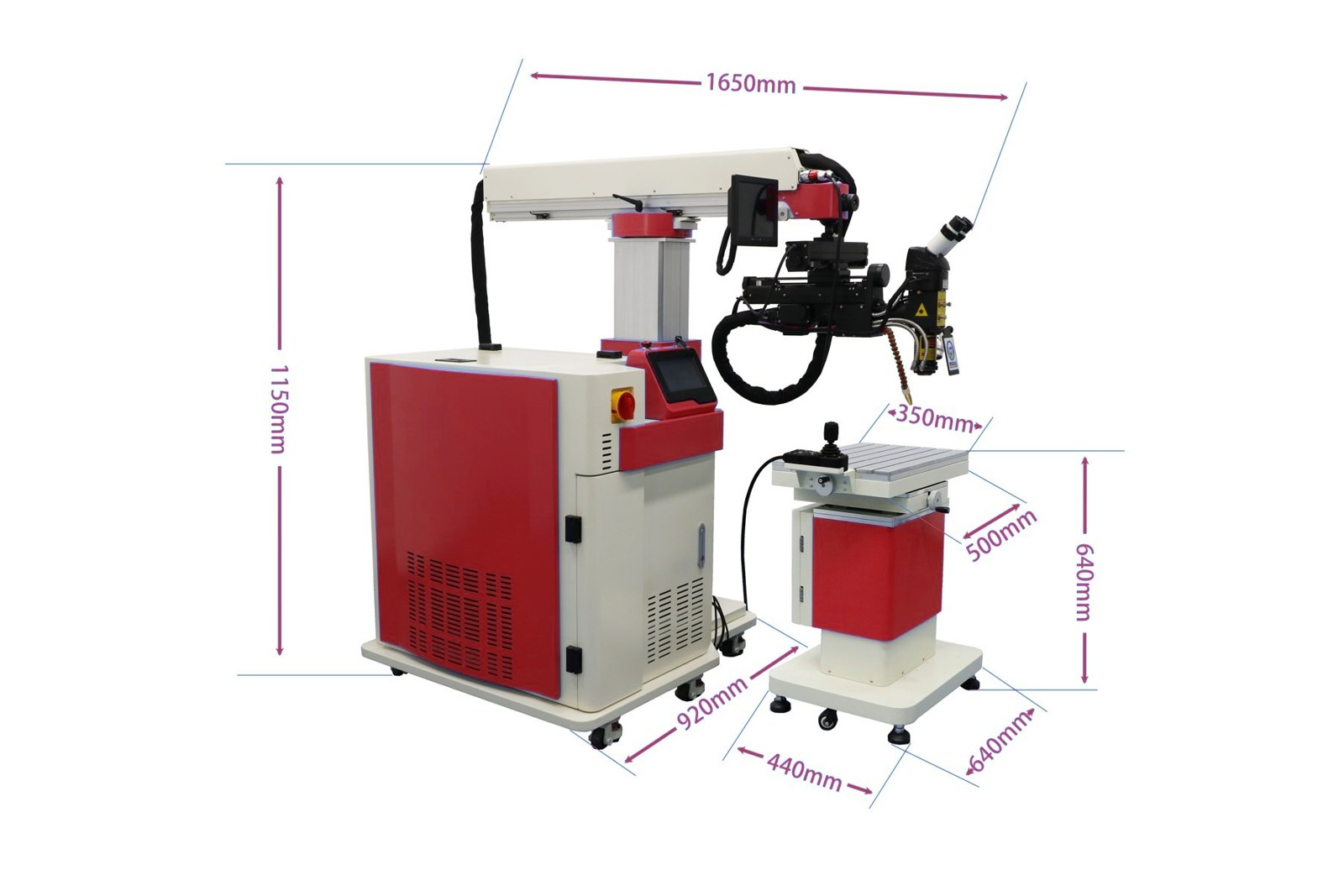

Máy chính 1650 × 920 × 1150 mm, bàn 3 trục 76 kg, nguồn 220 V 50 Hz, aptomat 60 A. Máy có bánh xe, di chuyển được trong xưởng.
