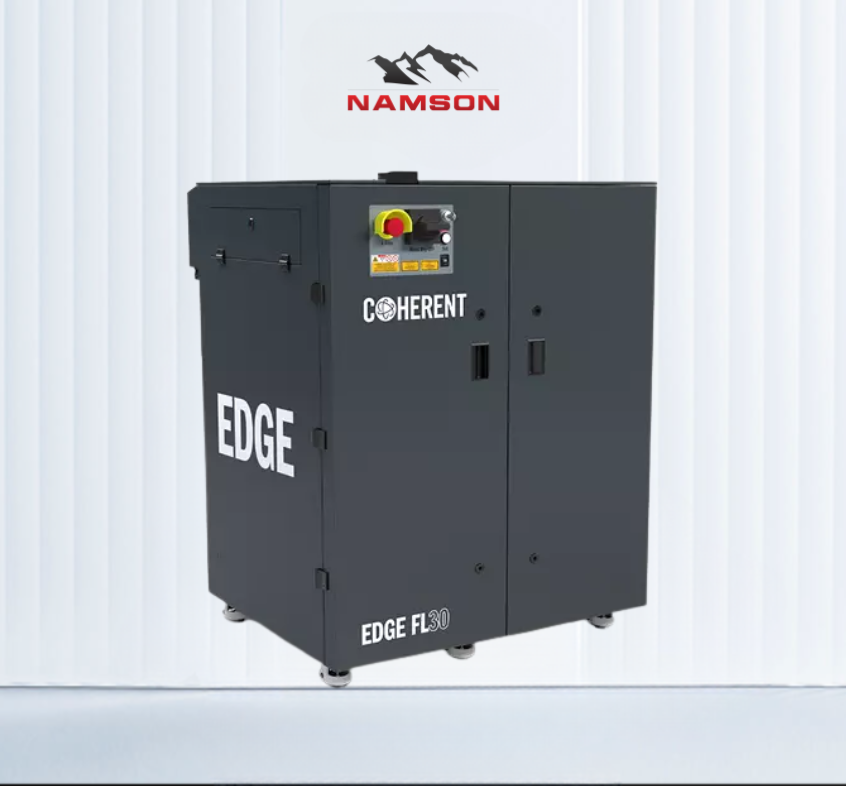

Dòng nguồn laser fiber EDGE – Coherent

Laser EDGE mang đến chất lượng và độ ổn định chùm tia xuất sắc cho những ứng dụng cắt khắt khe nhất, tạo nên khả năng kiểm soát quy trình vượt trội, độ lặp lại cao và gia tăng năng suất. Khi kết hợp với các đầu cắt trong danh mục sản phẩm phong phú, dòng EDGE mang lại giá trị tối đa cho người dùng.

Thông tin chi tiết

Thương hiệu: Coherent (USA)

Liên hệ tư vấn

ỨNG DỤNG

NGÀNH NGHỀ

Điện tử - Bán dẫn

Đồng hồ - Quà tặng

Ô tô, xe máy & phụ trợ

CHỨC NĂNG

Hàn đắp phủ kim loại

Hàn laser đắp phủ

Hàn laser đường / hàn laser điểm

VẬT LIỆU

Đồng - Thau

Inox

Kim loại

Nhôm

Phi kim loại

Thép

Thép không gỉ

Thép nhẹ

Titan

MÔ TẢ SẢN PHẨM

Dòng EDGE gồm các laser fiber công nghiệp đa kilowatt mang lại chi phí sở hữu tổng thể (TCO) tối ưu nhất – mà không phải đánh đổi hiệu suất – so với các hệ thống laser cắt kim loại khác. Sự kết hợp vượt trội giữa giá trị và hiệu năng đạt được nhờ việc ứng dụng các cải tiến độc quyền trong linh kiện laser fiber và thiết kế quang học, cùng với năng lực sản xuất quy mô lớn.

Chất lượng tia ổn định – Gia tăng độ chính xác

Hệ thống laser EDGE cung cấp:

Chất lượng chùm tia vượt trội
Độ ổn định cao trong quá trình vận hành
Khả năng xử lý các vật liệu kim loại dày và phức tạp

Kết quả là:

Đường cắt sắc nét, ổn định
Độ lặp lại cao
Tăng năng suất và giảm tỷ lệ lỗi

Khi kết hợp cùng đầu cắt chuyên dụng trong hệ sinh thái sản phẩm, hệ thống mang đến một giải pháp cắt hoàn chỉnh dành cho OEM, nâng cao hơn nữa hiệu suất tổng thể và giá trị đầu tư.

Liên hệ Nam Sơn nhận báo giá chi tiết và tư vấn giải pháp laser phù hợp cho doanh nghiệp qua hotline

Hotline: 0909961715

Tối ưu chi phí vận hành và bảo trì

EDGE đạt được lợi thế chi phí nhờ:

Hiệu suất chuyển đổi điện năng (wall plug efficiency) cao
Dải nhiệt độ làm mát bằng nước rộng
Giảm tiêu thụ điện năng
Giảm lượng phát thải carbon

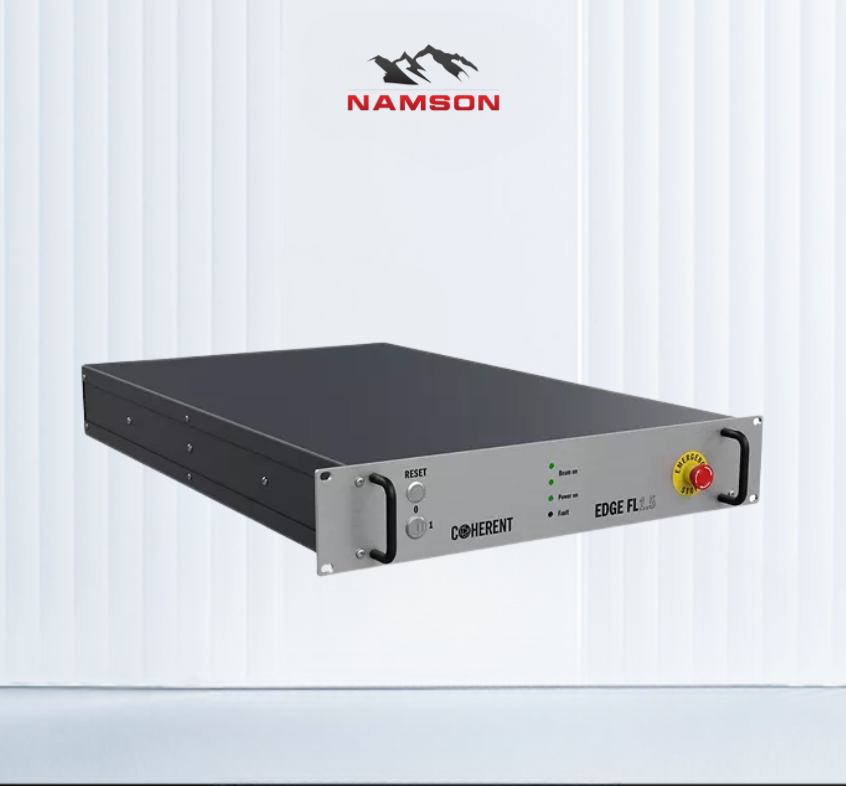

Thông Số Kỹ Thuật – EDGE FL1.5 & EDGE FL3

Thông số	EDGE FL1.5	EDGE FL3
Công suất danh định (kW)	1.5	3
Chế độ hoạt động	Liên tục (CW) / Điều chế
Độ ổn định công suất (%)	±1.5
Dải điều chỉnh công suất (%)	5 – 100
Dải tần số xung (kHz)	CW – 5 (điều chế toàn biên độ)
Chất lượng chùm tia – BPP (mm·mrad)	1.5 tại lõi 50 µm
Bước sóng (nm)	1070 ±10
Điện áp nguồn	230V ±10%, 1 pha	380 – 480V, 3 pha
Công suất tiêu thụ (kW)	< 4.5	< 8
Môi chất làm mát	Nước
Nhiệt độ nước làm mát (°C)	20 – 30 (không ngưng tụ)
Lưu lượng nước (lít/phút)	> 15	> 30
Phiên bản nhỏ gọn	Cáp 10 m với đầu nhỏ gọn	—
Giao diện kết nối tiêu chuẩn	QF (chuẩn mặt bích Coherent) hoặc QBH/QD
Chiều dài cáp tiêu chuẩn	25 m, lõi 50 µm
Kích thước (D x R x C) (mm)	685 × 482.6 × 88	547 × 482.6 × 120
Trọng lượng (kg)	42	< 65
Nhiệt độ môi trường (°C)	5 – 40
Độ ẩm (%)	35 – 95 (không ngưng tụ)

Thông Số Kỹ Thuật – EDGE Fiber Laser (FL6 & FL9)

Thông số	EDGE FL6	EDGE FL9
Công suất danh định (kW)	6	9
Chế độ hoạt động	Liên tục (CW) / Điều chế
Độ ổn định công suất (%)	±1.5
Dải điều chỉnh công suất (%)	5 – 100
Dải tần số xung (kHz)	CW – 5 (điều chế toàn biên độ)
Chất lượng chùm tia – BPP (mm·mrad)	< 4 tại lõi 100 µm
Bước sóng (nm)	1070 ±10
Điện áp nguồn	380 – 480 VAC, 3 pha
Công suất tiêu thụ (kW)	< 16	< 28
Môi chất làm mát	Nước
Nhiệt độ nước làm mát (°C)	20 – 30 (không ngưng tụ)
Lưu lượng nước (lít/phút)	> 60	> 90
Giao diện kết nối tiêu chuẩn	QF (chuẩn mặt bích Coherent) hoặc QBH/QD
Chiều dài cáp tiêu chuẩn	25 m, lõi 100 µm
Kích thước (D x R x C) (mm)	808 × 518 × 845
Trọng lượng (kg)	< 190	< 250
Nhiệt độ môi trường (°C)	5 – 40
Độ ẩm (%)	35 – 95 (không ngưng tụ)

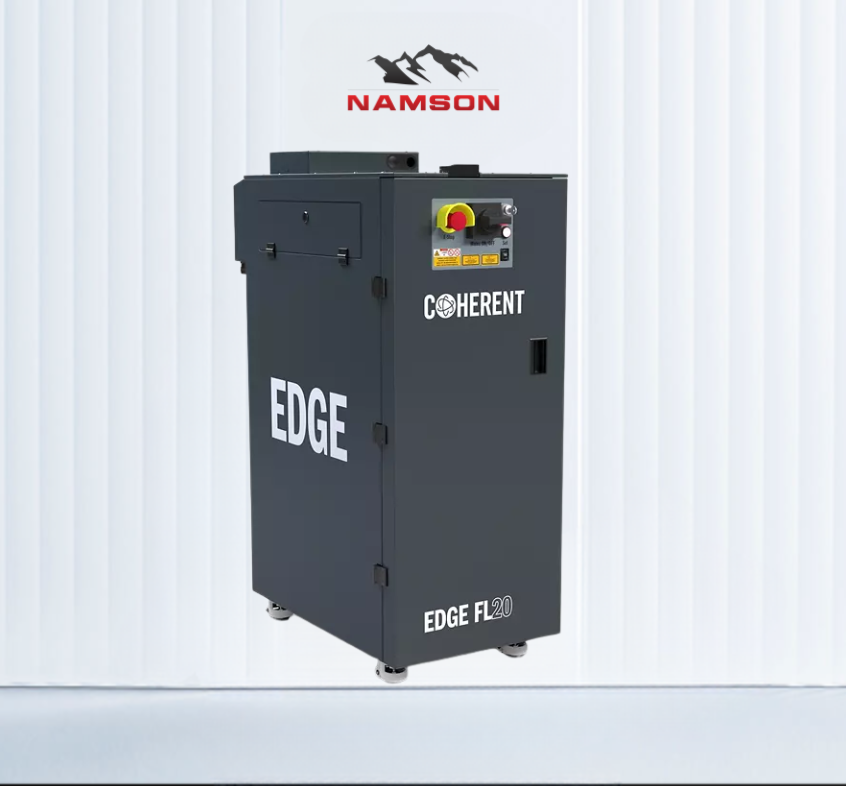

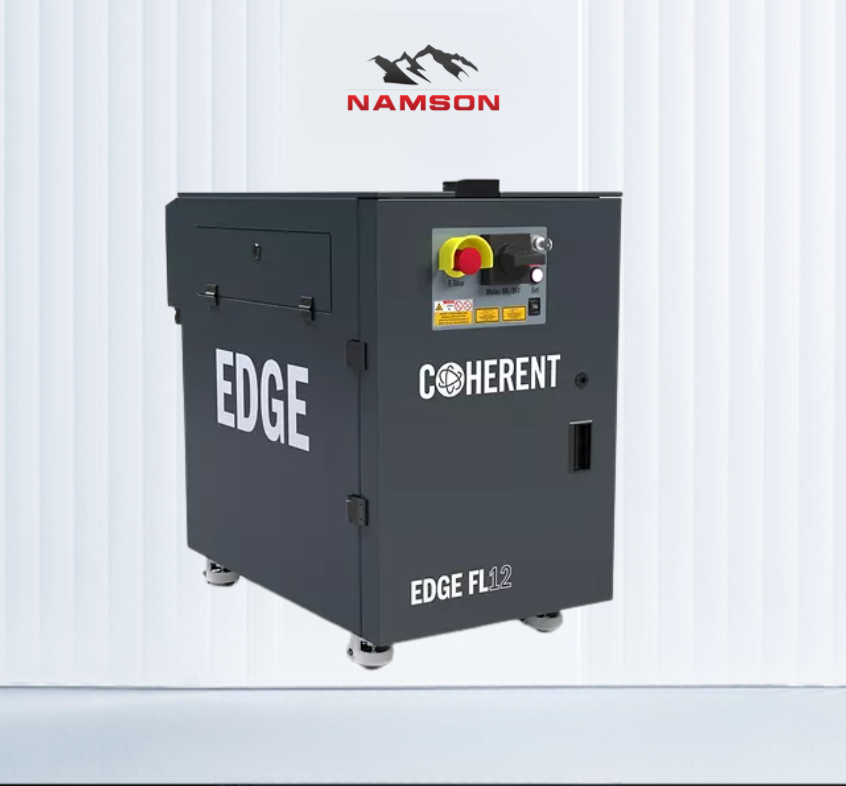

Thông Số Kỹ Thuật – EDGE Fiber Laser (FL12 / FL15 / FL20)

Thông số	EDGE FL12	EDGE FL15	EDGE FL20
Công suất danh định (kW)	12	15	20
Chế độ hoạt động	Liên tục (CW) / Điều chế
Độ ổn định công suất (%)	±1.5
Dải điều chỉnh công suất (%)	5 – 100
Dải tần số xung (kHz)	CW – 5 (điều chế toàn biên độ)
Chất lượng chùm tia – BPP (mm·mrad)	< 4 tại lõi 100 µm
Bước sóng (nm)	1070 ±10
Điện áp nguồn	380 – 480 VAC, 3 pha
Công suất tiêu thụ (kW)	< 35	< 45	< 60
Môi chất làm mát	Nước
Nhiệt độ nước làm mát (°C)	20 – 30 (không ngưng tụ)
Lưu lượng nước (lít/phút)	> 120	> 150	> 200
Giao diện kết nối tiêu chuẩn	QF (chuẩn mặt bích Coherent) hoặc QBH/QD
Chiều dài cáp tiêu chuẩn	25 m, lõi 100 µm
Kích thước (D x R x C) (mm)	808 × 518 × 845
Trọng lượng (kg)	< 325	< 395	< 520
Nhiệt độ môi trường (°C)	5 – 40
Độ ẩm (%)	35 – 95 (không ngưng tụ)
