ARM FL Compact – Laser Fiber Công Suất Cao – Thiết Kế Nhỏ Gọn

Dòng ARM FL Compact là laser fiber công nghiệp đa kilowatt tích hợp công nghệ Adjustable Ring Mode (ARM), mang lại hiệu suất vượt trội trong các ứng dụng gia công kim loại đòi hỏi độ chính xác và độ ổn định cao.

Thông tin chi tiết

Liên hệ tư vấn

ỨNG DỤNG

NGÀNH NGHỀ

Dây chuyền sản xuất công nghiệp

Dây chuyền sản xuất tự động

Điện tử - Bán dẫn

CHỨC NĂNG

Cắt laser - Laser Trimming

Cắt/Bế laser

Hàn laser đắp phủ

Hàn laser đường / hàn laser điểm

Nguồn

Robot tự động hóa

VẬT LIỆU

Đồng - Thau

Nhôm

Thép

Thép không gỉ

Thép nhẹ

MÔ TẢ SẢN PHẨM

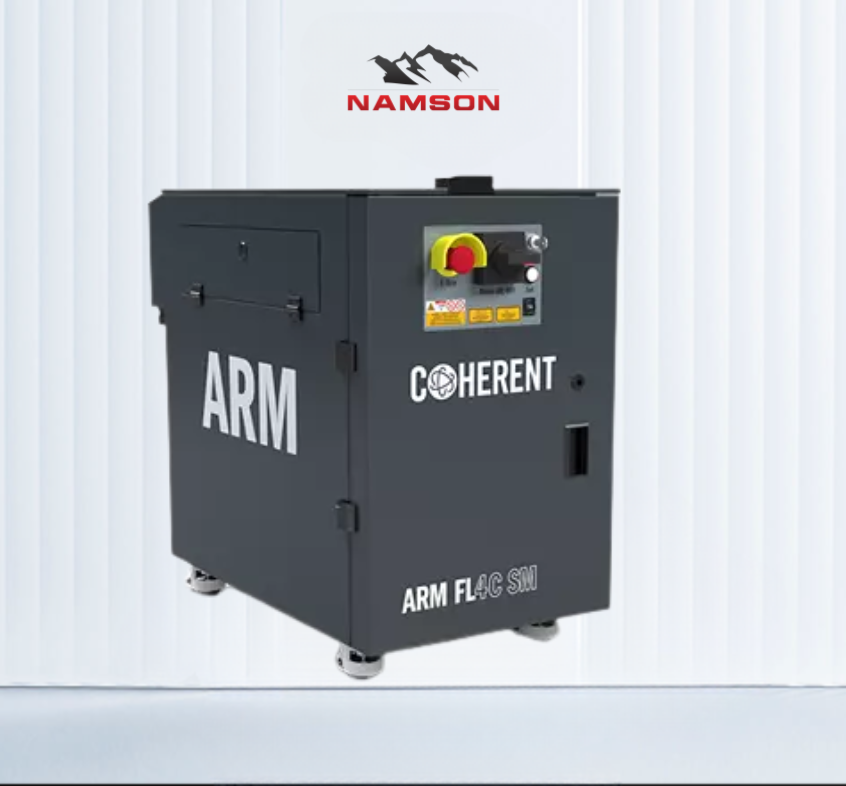

ARM FL Compact

Laser Fiber Adjustable Ring Mode (ARM) Công Suất Cao – Thiết Kế Nhỏ Gọn

Dòng ARM FL Compact là laser fiber công nghiệp đa kilowatt tích hợp công nghệ Adjustable Ring Mode (ARM), mang lại hiệu suất vượt trội trong các ứng dụng gia công kim loại đòi hỏi độ chính xác và độ ổn định cao.

Công nghệ ARM cho phép tinh chỉnh phân bố năng lượng chùm tia với hai vùng điều khiển độc lập (core và ring), giúp tối ưu quá trình hàn, đặc biệt trong các vật liệu khó như nhôm, đồng và thép cường độ cao. Nhờ khả năng điều chỉnh linh hoạt công suất và cấu hình chùm tia theo thời gian thực, hệ thống giúp giảm bắn tóe, cải thiện độ ổn định hồ hàn và nâng cao chất lượng mối hàn.

Phiên bản Compact được thiết kế nhỏ gọn hơn, phù hợp tích hợp vào dây chuyền tự động hóa hoặc không gian sản xuất hạn chế, nhưng vẫn duy trì công suất cao và hiệu suất ổn định.

Ngoài ra, dòng sản phẩm này còn hỗ trợ lập trình công cụ hàn nâng cao, tối ưu biên dạng mối hàn và giảm chi phí vận hành nhờ hiệu suất chuyển đổi điện năng cao.

Một phiên bản độ sáng cao hơn (1.5 kW center + 2.5 kW ring) với lõi sợi 25 µm và chiều dài sợi 15 m cho kích thước điểm hội tụ nhỏ hơn, phù hợp các ứng dụng yêu cầu độ chính xác cao.

Liên hệ Nam Sơn nhận báo giá chi tiết và tư vấn giải pháp laser phù hợp cho doanh nghiệp qua hotline

Hotline: 0909961715

Tính năng nổi bật

Công suất đầu ra: 2.000 – 10.000 W
Công nghệ Adjustable Ring Mode (ARM)
Dải điều chỉnh công suất: 1% – 100%
Điều khiển độc lập công suất vòng trong
Tối ưu cấu hình hồ hàn
Tăng tốc độ xử lý
Giảm bắn tóe và khuyết tật mối hàn
Tối đa hóa tự do hình học hàn
Chất lượng cao với tỷ lệ lỗi thấp
Giảm chi phí vận hành

Ứng dụng

Hàn công suất cao các vật liệu khó như:
- Thép cường độ cao
- Nhôm
- Đồng
Cắt kim loại công nghiệp

Thông số kỹ thuật ARM FL 2C-5C

Thông số	ARM FL2C	ARM FL4C	ARM FL5C
Công suất danh định (W)	2000	4000	5000
Dải điều chỉnh công suất (%)	1 – 100
Chất lượng chùm tia (BPP) tại Collimator (mm·mrad)	Sợi 70/180 µm: Center ≤2.5, Ring ≤9 Sợi 50/140 µm: Center ≤2.5, Ring ≤6.5
Độ ổn định công suất (%)	±1
Dải tần số xung (kHz)	CW – 10
Bước sóng (nm)	1070 ±10
Điện áp cấp (VAC)	400 / 440 / 480 ±10%
Công suất kết nối (kVA)	8.9	12.7	17.5
Công suất tiêu thụ thực (kW)	8.7	12.5	17.3
Dòng điện tối đa tại 400V (A)	12.5	18	25
Cầu chì loại NH (A)		32
Công suất làm mát khuyến nghị Laser & QBH/QD (kW)	4.4	8.9	11.1
Lưu lượng nước Laser (L/phút)	43
Lưu lượng nước QBH/QD (L/phút)	2
Nhiệt độ Laser (°C)	25 ±1
Nhiệt độ QBH/QD (°C)	24 – 45
Áp suất tối đa Laser (MPa)	0.5
Áp suất tối đa QBH/QD (MPa)	0.4
Sụt áp điển hình Laser (MPa)	0.25
Giao diện đầu ra sợi quang	QBH / QD
Đường kính sợi (µm)	Center ID 70 µm, Ring OD 180 µm hoặc Center ID 50 µm, Ring OD 140 µm
Chiều dài cáp quang (m)	20 m (có thể đặt chiều dài khác)
Kích thước máy (D × R × C) (mm) – không gồm tháp tín hiệu	794 × 916 × 824

Thông số kỹ thuật ARM FL 6C-10C

Thông số	ARM FL6C	ARM FL7.5C	ARM FL8C	ARM FL10C
Công suất danh định (W)	6000	7500	8000	10000
Dải điều chỉnh công suất (%)	1 – 100
Chất lượng chùm tia (BPP) tại Collimator (mm·mrad)	Sợi 70/180 µm: Center ≤2.5, Ring ≤9 Sợi 50/140 µm: Center ≤2.5, Ring ≤6.5
Độ ổn định công suất (%)	±1
Dải tần số xung (kHz)	CW – 10
Bước sóng (nm)	1070 ±10
Điện áp cấp (VAC)	400 / 440 / 480 ±10%
Công suất kết nối (kVA)	18.9	24.4	25.1	34.8
Công suất tiêu thụ thực (kW)	18.7	24.2	24.9	34.6
Dòng điện tối đa tại 400V (A)	27	35	36	50
Cầu chì loại NH (A)	63
Công suất làm mát khuyến nghị Laser & QBH/QD (kW)	13.3	16.7	17.8	22.2
Lưu lượng nước Laser (L/phút)	65	65	84	84
Lưu lượng nước QBH/QD (L/phút)	2
Nhiệt độ Laser (°C)	25 ±1
Nhiệt độ QBH/QD (°C)	24 – 45
Áp suất tối đa Laser (MPa)	0.5
Áp suất tối đa QBH/QD (MPa)	0.4
Sụt áp điển hình Laser (MPa)	0.25
Giao diện đầu ra sợi quang	QBH / QD
Đường kính sợi (µm)	Center ID 70 µm, Ring OD 180 µm hoặc Center ID 50 µm, Ring OD 140 µm
Chiều dài cáp quang (m)	20 m (có thể đặt chiều dài khác)
Kích thước máy (D × R × C) (mm) – không gồm tháp tín hiệu	Maxi: 794 × 916 × 1322
Trọng lượng (kg)	<490		<540
