MÁY KHOAN LASER BẢN MẠCH PCB/FPCB SIÊU NHỎ – GOLDEN GUN JPT

Được trang bị công nghệ điều khiển laser nâng cấp của HiPA, máy khoan laser FPCB siêu nhỏ với năng suất cao, chi phí thấp, vận hành ổn định, mang lại hiệu quả sản xuất PCB – FPCB cao, giảm hàng thiểu tỉ lệ sai lỗi.

Thông tin chi tiết
  • Độ định vị chính xác
  • Nâng cao năng suất, giảm chi phí
  • Công nghệ đa vật liệu
Liên hệ tư vấn

ỨNG DỤNG

NGÀNH NGHỀ
Điện tử - Bán dẫn
CHỨC NĂNG
Cắt laser / cắt laser tế vi
Khắc laser / đánh dấu laser
Khoan laser / đục lỗ laser
Rạch bằng laser
VẬT LIỆU
Bán dẫn
Ceramic
Polyme
Silicon

MÔ TẢ SẢN PHẨM

GIỚI THIỆU THÔNG TIN

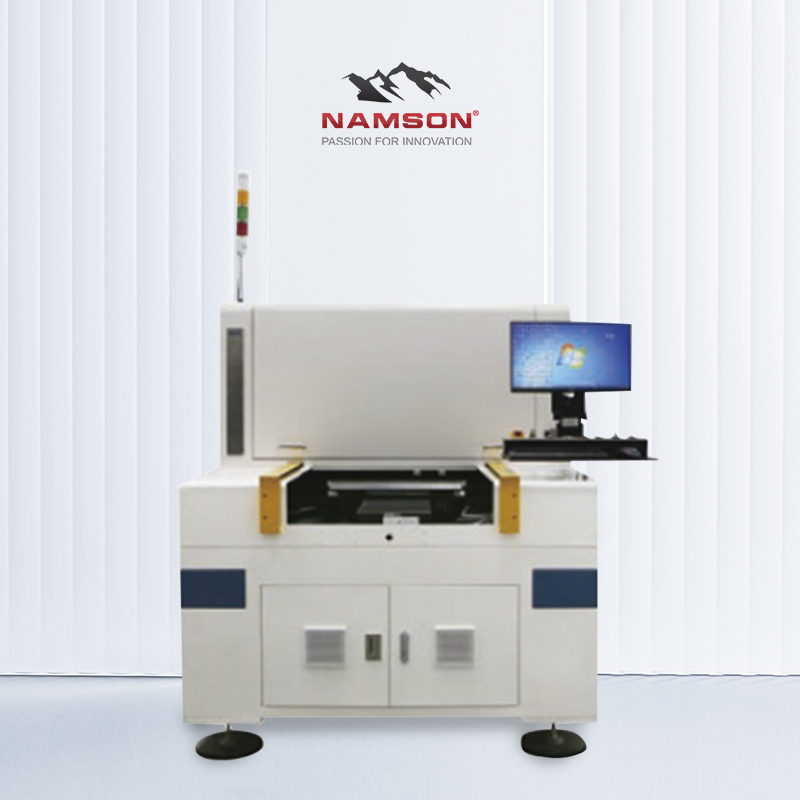

Máy khoan laser PCB/FPCB lỗ siêu nhỏ – Golden Gun

• Được trang bị công nghệ điều khiển laser cao cấp của HiPA
• Năng suất cao và chi phí thấp
• Hoạt động ổn định
• Tốc độ nhanh nhưng vẫn đạt được độ chính xác cao

Liên hệ Nam Sơn nhận báo giá chi tiết và tư vấn giải pháp laser phù hợp cho doanh nghiệp qua hotline

Hotline: 0909961715

ƯU ĐIỂM NỔI BẬT:

Độ định vị chính xác

Công nghệ điều khiển laser HiPA hoàn toàn mới có thể điều khiển chính xác các chỉ báo laser trong quá trình xử lý tốc độ cao và cải thiện chất lượng cũng như độ chính xác của việc khoan lỗ mù.
Giám sát thời gian thực và bù hiệu chuẩn chính xác đảm bảo sự ổn định của quá trình khoan laser.		 máy khoan laser PCB/FPCB

Nâng cao năng suất và giảm chi phí

Công nghệ điều khiển laser cực nhanh cải tiến giúp tối đa hóa năng suất khoan laser.

Laser hiệu suất cao cải thiện đáng kể hiệu quả khoan và giảm chi phí khoan.

 Hoạt động của máy khoan laser PCB/FPCB

Công nghệ đa vật liệu

Không chỉ phù hợp với các vật liệu FPCB ban đầu mà còn phù hợp với thế hệ vật liệu mới 5G.

Máy khoan laser PCB/FPCB cũng phù hợp để xử lý FPCB mật độ cao.

 máy khoan laser sử dụng được trên nhiều vật liệu



ỨNG DỤNG

Lĩnh vực

  • Flex PCB
  • Rigid Flex PCB

Ứng dụng

Máy khoan laser Golden Gun được ứng dụng trong:

  • Khoan lỗ mù (BHV)
  • Khoan lỗ (THV)
  • Cắt laser
  • Cấu trúc mẫu
  • Cạo laser
  • Định tuyến phim bìa

Chất liệu

Máy khoan laser FPCB Golden Gun có thể làm việc trên những vật liệu sau:

  • Polyimide (PI)
  • Polyme tinh thể lỏng (LCP)
  • Hỗn hợp polyimide không dính
  • Vật liệu composite polyimide phủ đồng không dính
  • Vật liệu composite polyimide đồng phủ nhựa
  • Vật liệu phù hợp được gia cố bằng sợi thủy tinh (FR4, v.v.)
  • Màng bọc (polyimide + chất kết dính)

THÔNG SỐ KỸ THUẬT

Giá trị JPT – Golden Gun Thiết bị khác -53**
Mẫu laser 355nm, ns UV 355nm, ns UV
Tần số laser <=300kHz <=90kHz
Độ ổn định xung <+/-2.5% <+/-3%
Đường kính lỗ khoan laser 25 -200 µm >25µm
Kích thước cố định FPC 540 x 640 mm 535 x 635 mm
Độ chính xác ± 0.015mm ± 0.020 mm
Tốc độ tối đa của động cơ XY 1000 mm/s 1000 mm/s

ĐỘ ỔN ĐỊNH LASER

Nhỏ nhất 20580 mW
Lớn nhất 20820 mW
Công suất trung bình 20675 mW
SD 39.22 mW
Ổn định 3s 0.57% %
Độ ổn định năng lượng + 0.70% %
Độ ổn định năng lượng – 0.46% %
Độ tiêu hao công suất -0.858 mW/hr
Khoảng thời gian lấy mẫu 60 sec
Tuổi thọ lý thuyết 22044 hrs
2.52 yrs
Ổn định 8h 0.51%
  • Laser có thể chạy được > 20000 giờ mà không cần thay thế bất kỳ bộ phận nào
  • Tuổi thọ trung bình của laser >22000 giờ (tương đương với 2,5 năm sử dụng)

Độ ổn định laser của máy khoan laser FPCB

HIỆU ỨNG TỪ MÁY KHOAN LỖ LASER VỚI 50µm

Mẫu (Cu12PI25Cu12): 50 µm BHV & THV

Trên Dưới Sâu Thử nghiệm Kết quả
BHV Đường kính dấu khoan của máy khoan laser FPCB

Đường kính 49.8µm

 Đường kính dấu khoan của máy khoan laser FPCB

Đường kính 42.1µm

 Độ sâu dấu khoan của máy khoan laser FPCB



 Độ tròn

(Chiều X/Y)

 97.6%
Độ xiên của đường khoan (dưới/trên) 84.5%
THV Đường kính dấu khoan của máy khoan laser FPCB

Đường kính 49.6µm

 Đường kính dấu khoan của máy khoan laser FPCB

Đường kính 41.8µm

 Độ tròn

(Chiều X/Y)

 97.4%
Độ xiên của đường đục (dưới/trên) 84.2%



KÍCH THƯỚC

Kích thước máy khoan laser FPCB - GOLDEN GUN JPT

Kích thước máy khoan laser: 1700mm x 1600 mm ×1800mm
Trong lượng: 2T

THÔNG SỐ CHUNG

Mức tiêu thụ điện năng 3KW
Điện áp 220V
Tần số 50Hz
Luồng không khí > 2500L/min
Áp suất không khí 0.5~0.7MPa
Nhiệt độ môi trường 22℃±2℃
Độ ẩm môi trường 55~65%
Vị trí chuyển động
  1. Đặt thiết bị càng xa càng tốt các thiết bị rung động mạnh như thiết bị in lớn, nơi vận hành xe tải lớn, v.v.;
  2. Cách nơi làm việc của máy xay lớn ít nhất 20 mét;
  3. Cách xa nơi làm việc của thiết bị CNC ít nhất 30 mét;
  4. Cách nơi làm việc mạ điện, phun cát hoặc xử lý bề mặt khác ít nhất 40 mét.
