GIỚI THIỆU THÔNG TIN

Hệ thống cắt khắc bản mạch Namson PowerMARK PCB là hệ thống cắt khắc PCB, FPCB tự động bằng laser trên bảng mạch, được ứng dụng để khắc các nội dung: số, ký tự, hình ảnh, mã code, mã vạch 1D, 2D, hơn thế hệ thống còn dùng để cắt laser, khoan, đục lỗ, rạch những chi tiết siêu nhỏ rất tinh vi trong ứng dụng Điện tử – Bán dẫn .

Hệ thống được trang bị một máy khắc Namson PowerMARK UV sử dụng nguồn laser cao cấp đến từ thương hiệu laser hàng đầu thế giới Coherent. Là một hệ thống tự động và ứng dụng trong ngành cần độ chính xác và tinh xảo cao nên PowerMARK PCB được trang bị bàn chuyển động XY, camera định vị CVP và đồng bộ trên hệ thống SMT. Phần mềm điều khiển được chính các kỹ sư của Namson Laser lập trình theo nhu cầu của khách hàng. Tất cả quy trình thiết kế và lắp ráp được thực hiện ở nhà máy Nam Sơn nên chúng tôi có thể chủ động phát triển sản phẩm theo các ứng dụng khoa học công nghệ cao của khách hàng.

 Máy laser cắt bảng mạch PCB tích hợp Camera vision định vị tự động – Namson PowerPCB

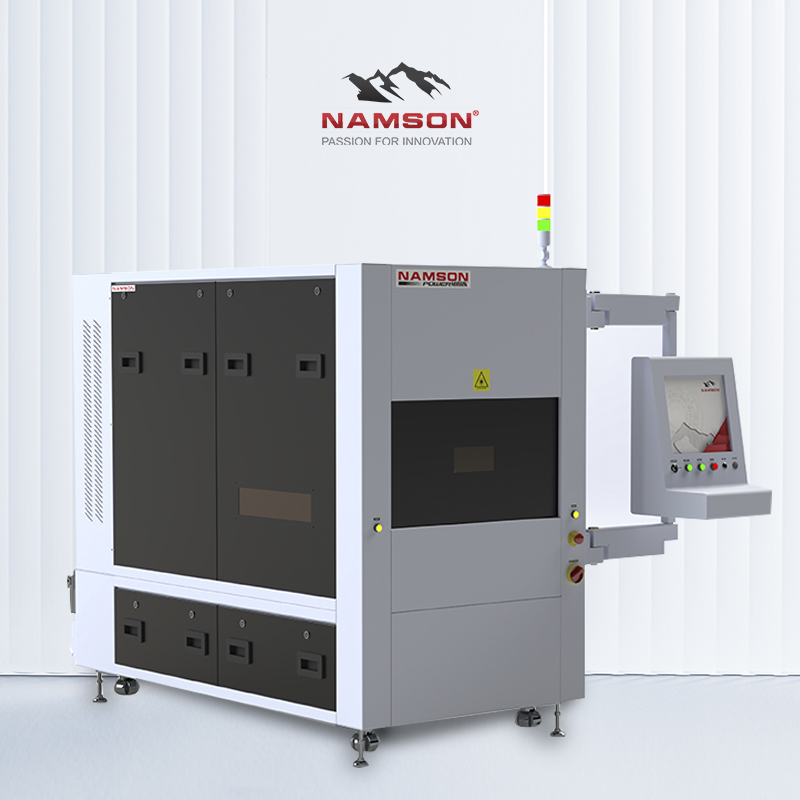

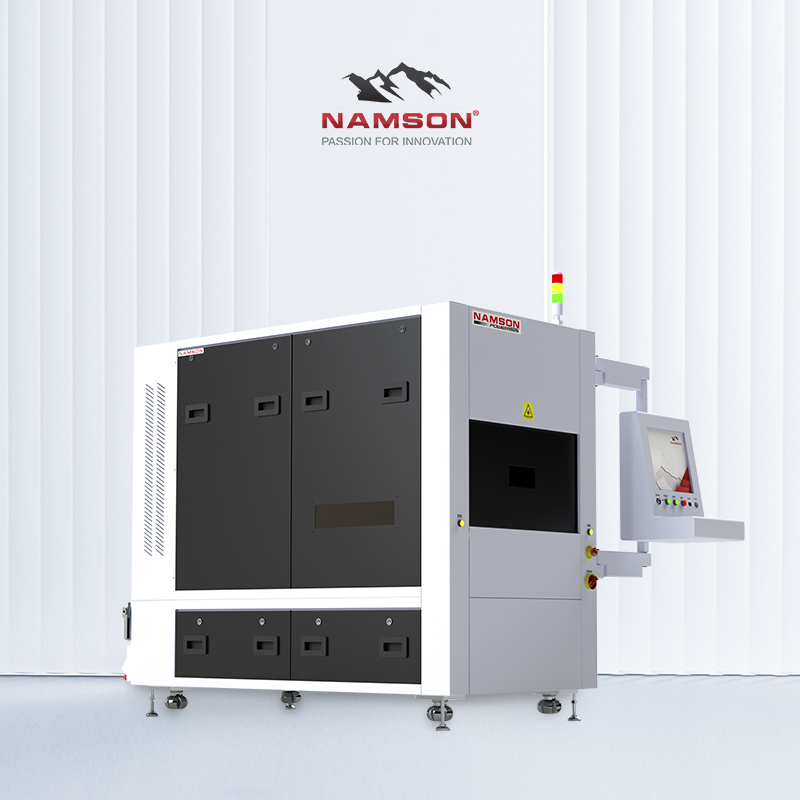

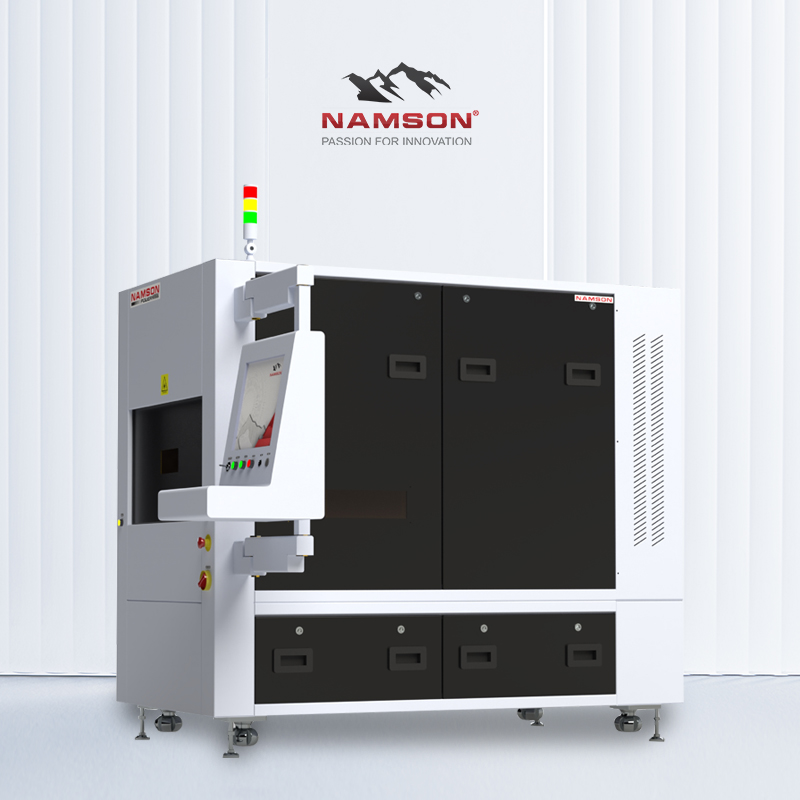

Hệ thống cắt khắc bảng mạch Namson PowerMARK PCB

• Khắc cắt khắc PCB, thiết bị điện tử và bán dẫn.
• Hoạt động độc lập hay hệ thống tự động với I/O tích hợp
• Nguồn laser UV hệ nanosecond Avia LX từ Coherent (Mỹ)
• Vận hành liên tục 20,000 giờ ở mức công suất ổn định – không suy giảm, nhờ công nghệ chỉnh 20 điểm tự động của THG.
• Dễ dàng mở rộng tùy biến vùng làm việc: 100/175/250/300 (mm)
• Tủ điều khiển chuẩn rack công nghiệp, tín hiệu tích hợp I/O sẵn sàng: START, STOP, READY, FINISH
• Tích hợp chức năng tự chẩn đoán và cảnh báo hệ thống tích hợp vận hành: Nhiệt độ làm việc, nhiệt độ hệ thống, điện áp, các tín hiệu mã hóa tích hợp (encoder)
• Đầu quét laser tốc độ khắc đến 800 ký tự/giây, tốc độ định vị 12.000 mm/s

Phần mềm điều khiển Namson PowerMark

Cung cấp giao diện đa ngôn ngữ: VN/EN/JPN

• Kiểm soát, điều khiển các chế độ làm việc, thông số laser tối ưu cho từng ứng dụng từng hiệu ứng phù hợp với các vật liệu.
• Thư viện thông số xử lý laser cho phép lưu trữ và truy xuất áp dụng các thông số được xác định trước.

Ứng dụng cắt khắc laser trong ngành điện tử, bán dẫn

Khắc QR-code trên mạch PCB

• Khả năng tích hợp kết nối phần mềm xử lý tiếp đồng bộ dữ liệu khắc từ hệ thống quản trị sản xuất MES, Oracle, NBB, iFuse,… hoặc tích hợp liên tuyến với các thiết bị đo kiểm thời gian thực.

Màn hình giao diện phần mềm trực quan, dễ hiểu

Hệ trạm làm việc kín

Hệ thống cắt khắc pcb có buồng làm việc kín, đảm bảo an toàn

THÔNG SỐ KĨ THUẬT MÁY CẮT KHẮC PCB
