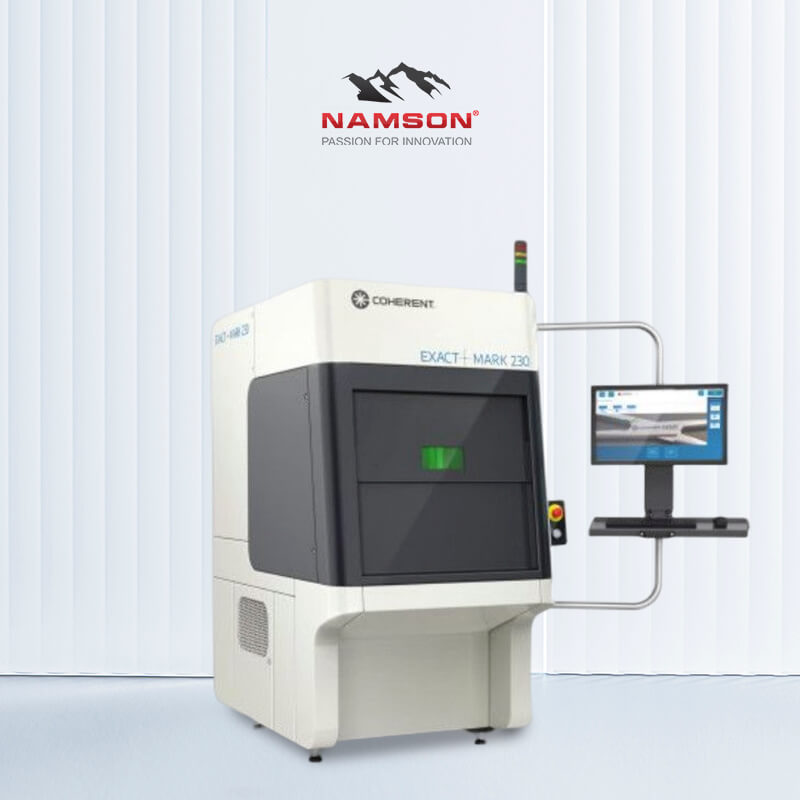

MÁY KHẮC COHERENT EXACTMARK 230 USP

Máy khắc laser ExactMark 230 USP là sự kết hợp giữa máy khắc laser PowerLine Rapid NX và phần cứng chuyển động của Coherent.

Thông tin chi tiết
  • Khắc đen laser đánh dấu với độ tương phản cực cao
  • Dấu vĩnh viễn không ăn mò, rỉ sét
  • Mặt dưới không bị nhiễm bẩn
  • Không phá hủy lớp bảo vệ bề mặt
  • Khắc được trên nhựa không gây biến dạng nhiệt
NHẬN BÁO GIÁ

ỨNG DỤNG

NGÀNH NGHỀ
Điện tử - Bán dẫn
Dược phẩm - Mỹ phẩm - Y khoa
Cơ khí - Chế tạo
CHỨC NĂNG
Khắc laser / đánh dấu laser
VẬT LIỆU
Inox
Nhựa
Titan
Thép không gỉ

MÔ TẢ SẢN PHẨM

GIỚI THIỆU MÁY KHẮC COHERENT EXACTMARK 230 USP

Máy khắc laser ExactMark 230 USP là sự kết hợp giữa máy khắc laser PowerLine Rapid NX và phần cứng chuyển động của Coherent. Phần mềm thân thiện với người dùng, điểm khắc đánh dấu vĩnh viễn với độ tương phản cao trên các vật liệu đa dạng như: Inox, Titan, Nhôm và các loại Nhựa khác nhau.

Việc sử dụng laser pico cho phép tạo ra các vết khắc đen trên bề mặt khó mài mòn của Inox và Nhôm tạo ra một bề mặt bẫy ánh sáng mới. Các vết khắc đen này không ảnh hưởng đến lớp bảo vệ bề mặt và không bị mờ đi đi dù sau nhiều chu kỳ tiệt trùng. ExactMark 230 USP là máy khắc đánh dấu UDI lý tưởng cho các thiết bị và dụng cụ y tế có thể tái sử dụng. Nguồn laser với bước sóng pico cũng cho phép ExactMark khắc đánh dấu nhựa dẻo mà không gây biến dạng nhiệt hay đổi màu do ảnh hưởng nhiệt.

Bộ phần mềm Laser Framework thân thiện với người dùng giúp đơn giản hóa việc tạo các công thức lập trình để khắc đánh dấu các sản phẩm với thư viện các phần mềm: chỉnh sửa đồ họa 2D, CAD, màn hình hiển thị Laser, Trình tạo mô hình hình học 3D, hướng dẫn cài đặt Tham số Laser và các cấu hình khác, tất cả đều được tích hợp trong một nền tảng phần mềm duy nhất.



ĐIỂM ĐỘT PHÁ

Hệ thống laser phụ

PowerLine Rapid NX – máy khắc laser đánh dấu kết hợp laser xung siêu ngắn (USP) chất lượng cao với độ rộng xung <15 ps ở bước sóng 1064 nm. Hệ thống làm mát tích hợp làm mát từ nước và không khí đảm bảo hoạt động ổn định trong các môi trường công nghiệp thông thường. Tùy chọn bộ chuyển đổi tiêu điểm động và chế độ xem trước-xem lại bản khắc, giúp điều chỉnh với các kích thước khi khắc đánh dấu riêng lẻ từng đối tượng.

máy khắc laser Coherent ExactMARK

Software

Quá trình khắc đánh dấu được kiểm soát thông qua phần mềm Coherent Laser Framework , giao diện người dùng dễ sử dụng GUI của Coherent. Gói phần mềm này là một tập hợp các chương trình -phần mềm cho các tác vụ xử lý laser, bao gồm một trình chỉnh sửa đồ họa 2D, phần mềm CAD, Hiển thị Laser, Trình mô hình 3D, Trình hướng dẫn cài đặt tham số Laser và các công cụ cấu hình khác. Laser Framework dựa trên công nghệ đã được chứng nhận VLM và bộ điều khiển laser RCU.



THÔNG SỐ KỸ THUẬT

ExactMARK USP 230
CHIỀU RỘNG
Không có cánh tay robot giám sát1000 mm (39.37 in.)
Tối đa với cánh tay robot giám sát1836 mm (72.28 in.)
Tối đa khi mở cửa2137 mm (84.13 in.)
Chiều sâu  1700 mm
Chiều cao 2100 mm + 300 mm, Cột tín hiệu
Trọng lượng  ~ 1100 kg
DIỆN TÍCH CẦN THIẾT
Chiều sâu  3064 mm
Chiều rộng  2400 mm
Chiều cao xấp xỉ.  2500 mm
Diện tích (m²) 7.4
CHIỀU DÀI CÁC TRỤC ĐỊNH VỊ TUYẾN TÍNH
Trục Z300mm
Trục X300mm
Trục Y200mm
TRỌNG LƯỢNG TỐI ĐA CỦA VẬT KHẮC
Trọng lượng tối đa của buồng làm việc (bao gồm kẹp) 40 kg
ĐIỆN ÁP
Input3 x 16 A
Điện áp lí thuyết 400 V (± 10%); 3-pha; N; PE
Tần số lí thuyết50/60 Hz; dây dẫn trung tính tải
Công suất đầu vào 4 kVA (ở tần số 50 Hz)
Dây cung cấp Phích cắm tròn 5 chân CEE với 5 dây cáp, 5g 4,0 mm²
CUNG CẤP KHÍ NÉN
Phương tiện Khí nén được lọc, không dầu
Áp suất làm việc 6 bar, tối đa 10 bar.
Phạm vi nhiệt độ -10 ° C đến + 60 ° C (14 ° F đến 140 ° F)
Đường kính kết nối 6 mm (0,24 in.)
CHUẨN AN TOÀN
Laser 1 cấp 1 theo chuẩn EN (IEC) 60825-1: 2014
* Các thông số có thể thay đổi không báo trước

ƯU ĐIỂM VƯỢT TRỘI

  • Khắc đen laser đánh dấu với độ tương phản cực cao
  • Dấu vĩnh viễn không ăn mò, rỉ sét
  • Mặt dưới không bị nhiễm bẩn
  • Không phá hủy lớp bảo vệ bề mặt
  • Khắc được trên nhựa không gây biến dạng nhiệt



PHỤ KIỆN

trục định vị máy khắc coherent

Trục định vị

Hệ thống chuyển động trục X-Y-Z

X: 300 mm
Y: 280 mm
Z: 300 mm
Trục quay RT100 với mâm cặp  quay 3 chấu chính xác
TTL (Qua ống kính)

Hệ căn chỉnh trên máy khắc Coherent

Căn chỉnh

Căn chỉnh hướng tia laser trên trục với giống canh chỉnh trên camera giúp khắc từng bộ phận/vị trí hiệu quả và siêu chính xác.

giám sát quá trình làm việc trên máy khắc Coherent

Giám sát quá trình

Đo công suất
Nhận diện bật / tắt hệ thống hút khí

SmartMap 3D cho máy khắc Coherent

SmartMap 3D

Cho phép khắc đánh dấu chính xác trên các mặt phẳng nghiêng, bề mặt dạng hình học và thậm chí cả hình dạng tự do.



ỨNG DỤNG

  • Khắc đánh dấu trên các vật liệu:

ứng dụng máy khắc laser coherent trên nhiều vật liệu

Inox/thép không gỉTitanNhôm anodizedNhựa (PEEK/PPSU)
