Hệ thống hàn laser sợi quang di động Technocoat Smart Laser TL Series

Hệ thống Phủ / Hàn bằng Laser Sợi Quang Di Động
Smart Laser
TL-150LDA / 300LDA / 450LDA

Quy trình laser siêu chính xác cho sản xuất và sửa chữa
Thiết bị di động, không cần bảo trì – giúp giảm chi phí vận hành
Thiết bị phủ/hàn bằng công nghệ laser sợi quang thế hệ mới

Thông tin chi tiết

Liên hệ tư vấn

ỨNG DỤNG

NGÀNH NGHỀ

Cơ khí - Chế tạo

Điện tử - Bán dẫn

Đồng hồ - Quà tặng

Khuôn mẫu, công cụ chính xác

Ô tô, xe máy & phụ trợ

CHỨC NĂNG

Hàn chì laser / hàn thiếc laser

Hàn đắp khuôn mẫu

Hàn đắp lỗ bọt sản phẩm kim loại

Hàn đắp phủ kim loại

Hàn laser đắp phủ

Hàn laser đường / hàn laser điểm

Hàn sửa khuôn mẫu

VẬT LIỆU

Hợp kim niken

Inox

Kim loại

Kim loại xi

Nhôm

Phi kim loại

MÔ TẢ SẢN PHẨM

Hệ thống Phủ / Hàn bằng Laser Sợi Quang Di Động

Smart Laser

TL-150LDA / 300LDA / 450LDA

Quy trình laser siêu chính xác cho sản xuất và sửa chữa
Thiết bị di động, không cần bảo trì – giúp giảm chi phí vận hành
Thiết bị phủ/hàn bằng công nghệ laser sợi quang thế hệ mới

Video Hệ thống Phủ / Hàn bằng Laser Sợi Quang Di Động

Nhỏ gọn, nhẹ, di động và ít bảo trì
Dòng thiết bị hàn này có thể dễ dàng mang đến vị trí của phôi, cho phép sửa chữa các chi tiết lớn và thiết bị không thể tháo rời hay di chuyển tại chỗ.

Cấu trúc đơn giản, ít bảo trì
Thiết bị không cần hệ thống làm mát bằng nước (chiller), và chỉ sử dụng một số ít linh kiện cần thay thế, giúp giảm thiểu chi phí bảo trì.

Linh hoạt với nhiều loại phôi
Bằng cách kết hợp các đầu laser và thiết bị ngoại vi khác nhau, thiết bị có thể sử dụng với nhiều loại phôi – từ chi tiết lớn, nhỏ đến các chi tiết yêu cầu độ chính xác cao.

Chất lượng tia laser cải tiến
So với laser YAG, thiết bị cung cấp chùm tia chất lượng cao (M² = 1.1), lý tưởng cho các mối hàn mịn và chính xác hơn.

Khả năng kiểm soát dạng sóng

Nhờ khả năng kiểm soát dạng sóng, thiết bị có thể thích ứng với nhiều loại vật liệu và điều kiện hàn khác nhau.
Tính năng này giúp ngăn ngừa nứt khi phủ các vật liệu có độ cứng cao, đồng thời cải thiện khả năng hàn với nhôm, hợp kim đồng và các kim loại khác.

Chế độ xung và liên tục
Tùy theo ứng dụng, người dùng có thể lựa chọn giữa chế độ xung (QCW) và chế độ sóng liên tục (CW).

Chi phí vận hành thấp
So với laser YAG, dòng thiết bị này có hiệu suất chuyển đổi năng lượng cao hơn, giúp giảm đáng kể mức tiêu thụ điện năng — chỉ còn khoảng 1/6 so với trước.

Ứng dụng laser thông minh

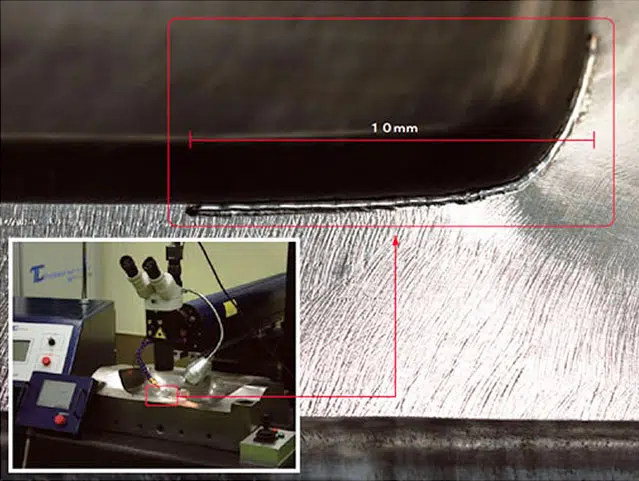

Sửa chữa bằng lớp phủ (Độ chính xác cao trên các chi tiết lớn)
Hàn điểm và hàn đường (Chi tiết nhỏ / mỏng)
Phủ và hàn các kim loại khác loại
Phủ và hàn vật liệu có độ cứng cao
Tạo lớp phủ hiệu suất cao (Phủ bằng laser)
Tôi (tăng độ cứng bề mặt)
Hàn mềm và hàn hợp kim

Hệ thống Laser Thông minh

Cung cấp giải pháp tối ưu phù hợp với khả năng thao tác và ứng dụng thực tế.

Đáp ứng đa dạng nhu cầu và loại hình công việc – từ Đầu hàn thông minh linh hoạt (Handy Torch kết hợp kính thực tế ảo VR) đến Đầu xử lý chính xác qua kính hiển vi.

Cho phép sửa chữa chất lượng cao ngay tại chỗ đối với các chi tiết lớn không thể di chuyển hoặc thiết bị không thể tháo rời.

Thông số kỹ thuật

Thông số kỹ thuật	TL-150LDA	TL-300LDA	TL-450LDA
Nguồn tia laser	Yb	Yb	Yb
Bước sóng laser	1070 nm	1070 nm	1070 nm
Hệ thống kích thích laser	Kích thước bán dẫn	Kích thước bán dẫn	Kích thước bán dẫn
Công suất đầu ra TB (chế độ xung)	150 W	300 W	450 W
Công suất đỉnh	1.5 KW	3.0 KW	4.5 KW
Công suất đầu ra TB (chế độ liên tục)	250 W	400 W	600 W
Điều chỉnh công suất	10% đến 100% (±5%)	10% đến 100% (±5%)	10% đến 100% (±5%)
Thời gian xung	0.2 ms đến 10 ms (bước 0.1 ms)
Tần số	CW tới 50 Hz (±1 Hz bước) (trang bị chế độ điều biến CW)
Năng lượng xung tối đa khả dụng	15 J / P	30 J / P	35 J / P
Đường kính điểm laser	Ø 0.1 đến 2.0 mm (±0.2 mm có thể điều chỉnh) (khi sử dụng đầu phủ)
Kính hiển vi	Kính mắt: x10 Ống kính vật: x1 Trường nhìn: Ø23 (TRƯỜNG RỘNG SIÊU) Tiêu cự: 150 mm (chuẩn), 80 mm – 200 mm (tùy chọn)
Kích thước (Đơn vị nguồn cấp)	W430 × L830 × H860 mm	W620 × L880 × H860 mm	W645 × L968 × H960 mm
Trọng lượng (Đơn vị nguồn cấp)	85 kg (xấp xỉ)	110 kg (xấp xỉ)	130 kg (xấp xỉ)
Nguồn điện	Một pha AC 200V (50 / 60 Hz) Phạm vi điện áp cho phép: ±10%
Công suất tiêu thụ điện tối đa	1.2 kWh	1.5 kWh	2.2 kWh

Ghi chú:

LDA: Có thể tích hợp Robot I/O Port và Đầu Handy Torch, có trang bị chế độ điều biến CW.
Chế độ điều biến CW: Có thể điều chỉnh lên đến khoảng 2.500 Hz. (Không có trên TL-150L / TL-300L)
Thông số có thể thay đổi mà không cần thông báo trước tùy theo chức năng thực tế.

Đèn Hàn Thông Minh (Smart Torch)


HT10 (dùng cho tấm kim loại mỏng)	HT20 (dùng cho phủ lớp – Overlay)	Kính thực tế ảo (VR Goggles)

Bảng thông số kỹ thuật

Thông số	HT10 (Dành cho tấm kim loại)	HT20 (Dành cho phủ lớp)
Bước sóng hỗ trợ	1070 nm	1070 nm
Đầu nối sợi quang	D80	D80
Công suất laser	Sử dụng được với công suất trung bình đến 450W	Sử dụng được với công suất trung bình đến 450W
Bộ Collimator (bộ hội tụ sơ cấp)	Đường kính 15 mm, tiêu cự 18 mm, thấu kính Ø38 mm phủ AR hai mặt	Đường kính 15 mm, tiêu cự 18 mm, thấu kính Ø38 mm phủ AR hai mặt
Bộ thấu kính hội tụ chính	Đường kính 15 mm, tiêu cự 100 mm, phủ AR hai mặt	Đường kính 15 mm, tiêu cự 100 mm, phủ AR hai mặt
Đường kính điểm hội tụ	Đường kính điểm = 0.5 mm	Đường kính điểm = 1.0 mm
Kính bảo vệ	Đường kính 15 mm, độ dày 1.0 mm, phủ AR hai mặt	Đường kính 15 mm, độ dày 1.0 mm, phủ AR hai mặt
Kích thước	204 × 40 × 172 mm	204 × 35 × 172 mm
Trọng lượng	Khoảng 0.7 kg	Khoảng 0.85 kg

Thiết bị an toàn

Hệ thống phủ/làm hàn bằng laser TechnoCoat thuộc loại Laser Class 4, do đó đã được trang bị các biện pháp an toàn để ngăn ngừa tổn thương do tia laser gây ra.

Khi sử dụng, người dùng được khuyến nghị thực hiện quản lý an toàn phù hợp với cấp độ laser tương ứng.
Ngoài ra, có thể tổ chức các khóa đào tạo và huấn luyện an toàn laser theo yêu cầu.

Bộ lọc bảo vệ + Cửa chớp điện (Electric Shutter)

– Trang bị bộ lọc IR Cut ngăn ánh sáng hồng ngoại.

– Cửa chớp điện chặn ánh sáng plasma và ánh sáng nhìn thấy cường độ cao.

– Ngăn chặn ánh sáng rò rỉ lọt vào kính hiển vi
(Thiết bị kiểm tra: Cảm biến PD300 của hãng OPHIR Corp.)

Tấm chắn (Shielding Plate)

Giúp ngăn ánh sáng phản xạ chiếu vào người vận hành

Đèn báo trạng thái (Tùy chọn)

Hiển thị trạng thái vận hành bằng ánh sáng và âm thanh:

– Màu vàng: Chế độ chờ (Stand-By)

– Màu xanh lá: Đang phát tia laser

– Màu đỏ: Lỗi (Có đèn báo và còi)

Công tắc khóa / Nút dừng khẩn cấp

– Quản lý vận hành bằng công tắc khóa

– Trang bị nút dừng khẩn cấp để xử lý sự cố

Smart Laser / Dòng TL


Phủ sửa lỗi cắt và các sai sót trong quá trình cắt	Robot phủ/làm hàn – Hỗ trợ tự động hóa và sản xuất hàng loạt	Sửa chữa khuôn mẫu, khuôn dập và dụng cụ cơ khí bằng lớp phủ laser	Hàn nối ống

Hàn phần nắp trên vỏ pin	Phủ – Khuôn kết nối điện (Connector Mold)	Phủ lớp tại góc / phủ cạnh chi tiết (Overlay – Corner Tip / Overlay-Edge)	Sửa chữa mép, bề mặt cong, và mặt đáy chi tiết (Repairable Edge / Curved Surface / Bottom Face Area)

Đèn hàn thông minh (Smart Torch) kết hợp kính thực tế ảo VR	Hàn điểm và hàn đường cho sản xuất quy mô vừa và nhỏ	Phủ sửa chữa khuôn mẫu, linh kiện cơ khí và thiết bị
