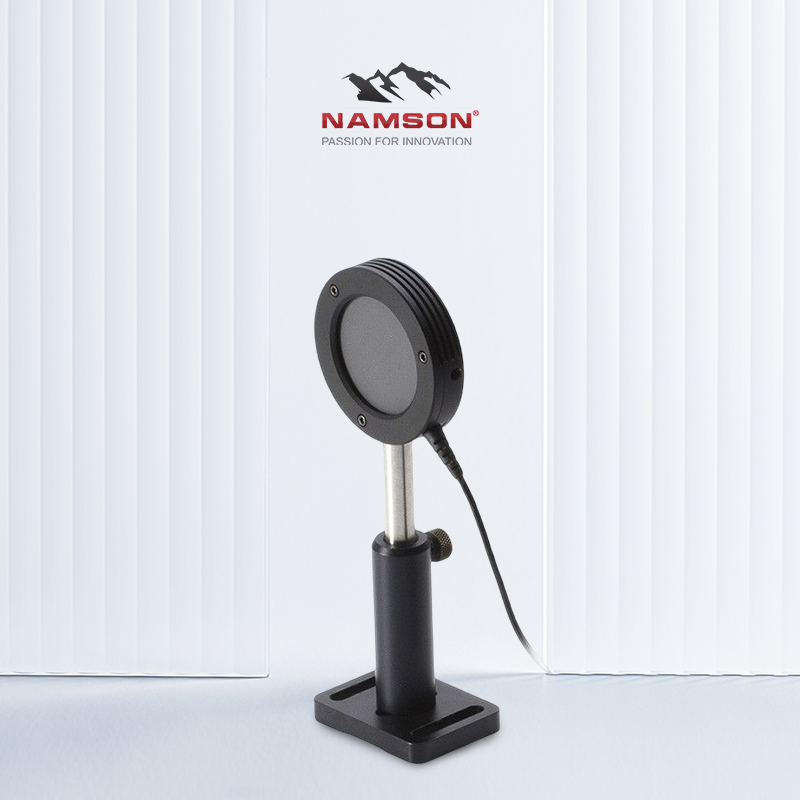

CẢM BIẾN NĂNG LƯỢNG LASER- ENERGYMAX RS

Công nghệ “Meterless” của Coherent – Các cảm biến “không đồng hồ đo” của EnergyMax-RS bao gồm 1 công tơ điện tử thu nhỏ và giao diện RS-232 được tích hợp.

Thông tin chi tiết

Kết nối RS-232 lý tưởng cho các ứng dụng nhúng OEM
Bộ chuyển đổi A / D 14-bit nhanh chóng và bộ xử lý FPGA cho tốc độ cao, hoạt động chính xác
Cảm biến RS-232 hoạt động với tốc độ truyền tối đa 1 kHz
Chế độ vận hành 2 cảm biến đồng bộ để hỗ trợ xác định hệ số A/B
Công nghệ cảm biến EnergyMax hiện đại

NHẬN BÁO GIÁ

ỨNG DỤNG

CHỨC NĂNG

Phụ kiện

MÔ TẢ SẢN PHẨM

THÔNG TIN CHI TIẾT

Công nghệ “Meterless” của Coherent – Các cảm biến “không đồng hồ đo” của EnergyMax-RS bao gồm 1 công tơ điện tử thu nhỏ và giao diện RS-232 được tích hợp. Cảm biến năng lượng laser EnergyMax-RS cho phép đo năng lượng trên mỗi xung hoặc công suất trung bình từ nanojoule-nJ đến mức đa joule, qua các bước sóng từ tia UV đến tia Hồng Ngoại xa, tạo thành các xung đơn tần số là 1 kHz (đơn xung).

Ngoài ra, cụm cảm biến EnergyMax (tối đa 04 cảm biến) cho phép tất cả các cảm biến chia sẻ bộ kích hoạt bên trong và bên ngoài để hoạt động đồng bộ, cho các ứng dụng như đo tỷ lệ “A / B” xung trên xung. Dòng cảm biến EnergyMax-RS vận hành với điện áp đầu vào 5V DC, được cấp từ nguồn điện bên ngoài thông qua phích cắm hoặc với các ứng dụng nhúng có bảng mạch tùy chỉnh, nguồn điện này có thể được cung cấp thông qua một jack cắm trên đầu nối RS232.

Đầu ra 5VDC, Đầu vào 85-265VAC đa năng, Nguồn điện được chứng nhận PSE, UL, TUV, CE (1105557). Nhiều khách hàng chọn sử dụng nguồn điện riêng để vận hành các cảm biến vì vậy nguồn điện sẽ được bán như 1 tùy chọn.

Mã sản phẩm	Dòng	Sử dụng với đồng hồ đo	Lớp phủ	Kết nối RS232	Thông số cơ bản
1191429	Cảm biến năng lượng EnergyMax-RS J-10MB-HE	Không có	Lớp phủ MaxBlack (RoHS)	Có	12µJ-20mJ 1 kHz 10mm
1191428	Cảm biến năng lượng EnergyMax-RS J-10MB-LE	Không có	Lớp phủ MaxBlack (RoHS)	Có	500nJ-600µJ 1 kHz 10mm
1191427	Cảm biến năng lượng EnergyMax-RS J-10SI-HE	Không có	Điốt quang Si (RoHS)	Có	750pJ-1uJ (Tùy vào bước sóng) 10 kHz 10mm
1191431	Cảm biến năng lượng EnergyMax-RS J-25MB-LE	Không có	Lớp phủ MaxBlack (RoHS)	Có	50µJ-50mJ 1 kHz 25mm
1191432	Cảm biến năng lượng EnergyMax-RS J-50MB-HE	Không có	Lớp phủ MaxBlack (RoHS)	Có	1.6mJ-2J, 300 Hz, 50mm
1191430	Cảm biến năng lượng EnergyMax-RS J-50MB-YAG	Không đề cập	Lớp phủ và bộ khuếch tán MaxBlack cho 1064, 532, 355 và 266nm (RoHS	Có	2.4mJ-3J, 50mm
1191433	Cảm biến năng lượng EnergyMax-RS J-50MT-10KHZ	Không có	Lớp phủ kim loại khuếch tán (RoHS)	Có	400µJ-1J, 10 kHz, 50mm

THÔNG SỐ KĨ THUẬT

Thông số	Cảm biến năng lượng EnergyMax-RS J-10SI-HE	EnergyMax-RS J-10MB-LE Energy Sensor	EnergyMax-RS J-10MB-HE Energy Sensor
Phạm vi năng lượng	750 pJ – 775 nJ (ở bước sóng 532 nm)	500 nJ – 600 µJ	12 µJ – 20 mJ
Độ nhiễu năng lượng lớn nhất	<75 pJ (ở bước sóng 532 nm)	<50 nJ	<1.2 µJ
Dải bước sóng (µm)	325 – 900	0.19 – 12	0.19 – 12
Đường kính vùng hoạt động (mm)	10	10	10
Công suất trung bình tối đa (W)	0.06	4	4
Độ rộng xung tối đa (µs)	1	17	17
Tần số tối đa (pps)	10,000	1000	1000
Mật độ năng lượng tối đa (mJ / cm2)	—	500 (tại 1064 nm, 10 ns)	500 (tại 1064 nm, 10 ns)
Lớp phủ đầu dò	—	MaxBlack	MaxBlack
Bộ khuếch tán	ND2	Không	Không
Bước sóng hiệu chuẩn (nm)	532	1064	1064
Độ chính xác hiệu chuẩn (%)	±3	±2	±2
Tuyến tính năng lượng (%)	±3	±3	±3
Chiều dài cáp (m)	3	3	3
Loại cáp	RS	RS	RS
Mã hàng hóa	1191427	1191428	1191429

Thông số	EnergyMax-RS J-50MB-YAG Energy Sensor	EnergyMax-RS J-25MB-LE Energy Sensor	EnergyMax-RS J-50MB-HE Energy Sensor
Phạm vi năng lượng	2.4 mJ – 3J	50 µJ – 50 mJ	1.6 mJ – 2J
Độ nhiễu năng lượng lớn nhất	<240 µJ	<5 µJ	<160 µJ
Dải bước sóng (µm)	0.266 – 2.1	0.19 to 12	0.19 to 12
Đường kính vùng hoạt động (mm)	50	25	50
Công suất trung bình tối đa (W)	20	5	10
Độ rộng xung tối đa (µs)	340	17	57
Tần số tối đa (pps)	50	1000	300
Mật độ năng lượng tối đa (mJ / cm2)	14000 (-1064nm, 10ns)	500 (at 1064 nm, 10 ns)	500 (at 1064 nm, 10 ns)
Lớp phủ đầu dò	MaxBlack	MaxBlack	MaxBlack
Bộ khuếch tán	YAG	No	No
Bước sóng hiệu chuẩn (nm)	1064	1064	1064
Độ chính xác hiệu chuẩn (%)	±2	±2	±2
Tuyến tính năng lượng (%)	±3	±3	±3
Chiều dài cáp (m)	3	3	3
Loại cáp	RS	RS	RS
Mã hàng hóa	1191430	1191431	1191432

ƯU ĐIỂM VƯỢT TRỘI

Kết nối RS-232 lý tưởng cho các ứng dụng nhúng OEM
Bộ chuyển đổi A / D 14-bit nhanh chóng và bộ xử lý FPGA cho tốc độ cao, hoạt động chính xác
Cảm biến RS-232 hoạt động với tốc độ truyền tối đa 1 kHz
Chế độ vận hành 2 cảm biến đồng bộ để hỗ trợ xác định hệ số A/B
Công nghệ cảm biến EnergyMax hiện đại

Gọi cho chúng tôi ngay tại Hotline 0909 961 715 hoặc nhắn tin chúng tôi qua Fanpage
