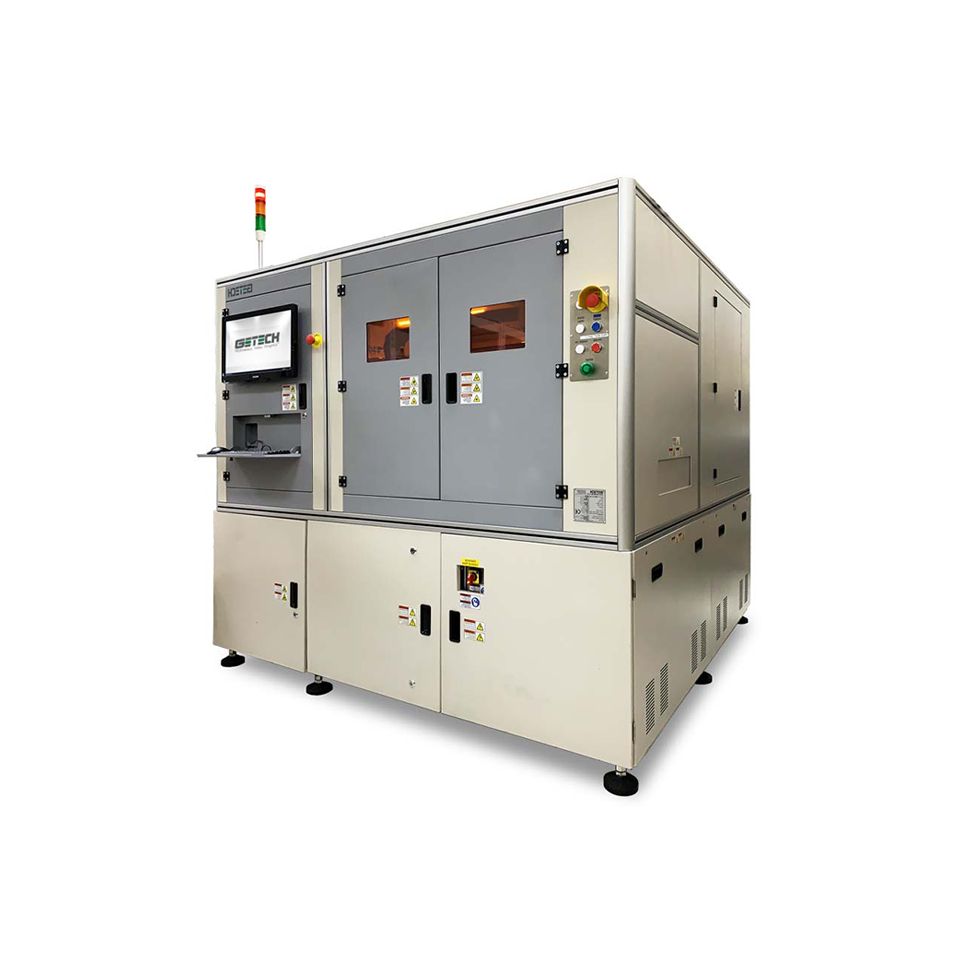

Máy Phay Laser Tích Hợp (LIRM)

Thông tin chi tiết

LIRM là máy tách rời PCB sử dụng laser quét tích hợp, được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe về gia công linh kiện điện tử: Xử lý hiệu quả các vật liệu PCB phổ biến: FR4, FR2 và mạch in linh hoạt (Flex PCB) lắp ráp (PCBA) có độ dày lên tới 0.8mm.

Năng suất tối đa và tính linh hoạt cao: LIRM hoạt động với hai bàn làm việc, cho phép cắt laser đồng thời trên một bàn trong khi bàn còn lại thực hiện nạp/dỡ vật liệu. Điều này giúp tối ưu hóa chu trình sản xuất và tăng tính linh hoạt.

Vận hành đơn giản, giảm thiểu chi phí dụng cụ: Quá trình xử lý linh kiện PCB trên LIRM rất dễ dàng, chỉ cần đặt trên bàn hút chân không phẳng hoặc bộ căn chỉnh đơn giản. Loại bỏ việc sử dụng các loại khuôn gá (fixture) phức tạp giúp giảm đáng kể chi phí cho khâu dụng cụ.

Nguồn laser xanh lá (Green) với bước sóng tối ưu: LIRM sử dụng nguồn laser 532nm, cung cấp công suất lên tới 40W tại chi tiết gia công. Bước sóng xanh lá được hấp thụ tốt bởi vật liệu PCB, giúp tạo ra các đường cắt sắc nét với độ đổi màu nhiệt tối thiểu.

An toàn cho người vận hành: Máy được thiết kế với khu vực làm việc có vỏ che đạt tiêu chuẩn an toàn Laser Class 1, đảm bảo an toàn cho người vận hành trong quá trình hoạt động.

Ưu điểm nổi bật

• Bàn làm việc kép dạng con thoi
• Sẵn sàng tích hợp tự động trong dây chuyền sản xuất
• Laser xanh lá xung ngắn
• Hệ thống lập trình trực quan linh hoạt (di chuyển, dạy lệnh, cắt)
• Xử lý song song (tách bảng mạch và thao tác)
• Giác hút chân không dạng lấy và đặt (pick and place)
• Camera độ phân giải cao
• Chiều cao trục Z lập trình được
• Kết nối giao tiếp tiêu chuẩn Smema
• Chứng nhận CE (Tùy chọn)
